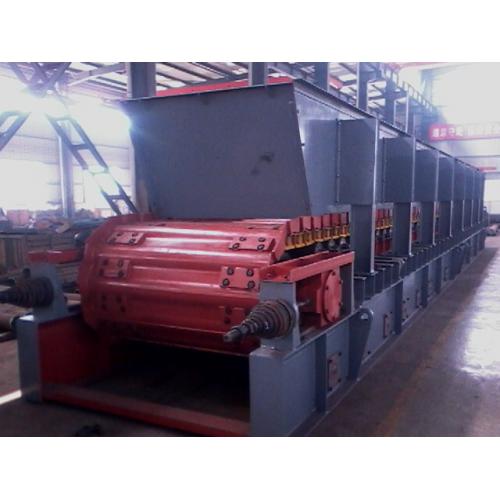

WBZ1600×7000重型板式喂料机技术文本
1 总体参数
—规格 WBZ1600×7000mm
—输送物料粒度 mm ≤1000
—设备重量 t ～28.3
—喂料宽度 mm 1600
—头尾轴中心距 mm 7000
—输送速度 m/s ～0.13
—功率 kW 37
—输送倾角 ° 20
—喂料能力 t/h 500～600
—安装方式 左装/右装
2 技术参数
2.1 槽板
型号 WBZ1600
宽度 mm 1600
材质 16Ｍn
底板厚度 mm 16
加工方式 双圆弧形、冷压成型
2.2 链条 坦克履带链
型号 T203MB
2.3 机架
卸料区段 采用托轮、中间轨道支重，能承受冲击载荷
上托链轮 滚动轴承组合式
轮体材料 45钢
热处理方式 表面高频淬火
表面硬度 HRC50～55
下托链轮 滚动轴承组合式
轮体材料 45钢
热处理方式 表面高频淬火
表面硬度 HRC50～55
1、板式喂料机用途：
板式喂料机是矿石输送系统的重要设备。该机输送矿石给初级破碎机连续和均匀喂料之用，也可用于短距离的物料输送，尤其适用于输送大比重、大粒度、磨损性强的物料，并能在露天、潮湿
等恶劣条件下可靠地工作，在冶金、矿山、水泥、建材等部门广泛应用。该机可水平安装，也可倾斜安装，***大安装倾角为25o。
2、板式喂料机简介：
我公司研究和生产的板式喂料机有十几年历史，公司生产的板式喂料机产品与老式板式喂料机比较，整机结构更合理，安装、拆卸、维修简单方便。

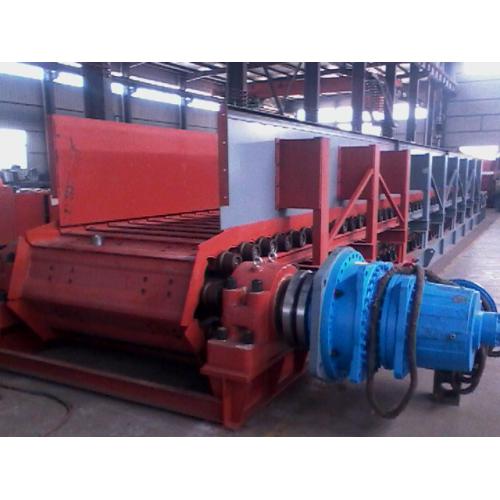

板式喂料机的驱动装置采用空心轴套装，减少了安装误差，提高了传动系统的使用寿命。
板式喂料机驱动装置的组合根据不同用户的需要，有BW减速机,电机组合、SEW减速机，电机组合、DFY国产减速机，电机组合三种形式。
链板装置驱动链采用履带链（坦克链）。链板为单圆弧或双圆弧搭接形式，抗冲击、耐磨损、不漏料。
我公司先后为国内外冶金、矿山、建材、化工等行业生产了30余种规格的板式喂料机，我公司也可根据用户需要设计生产不同型号、规格的重型板式给料机。
