ZD -CYW系列超声波液位计可采用二线制、三线制或四线制技术，供电回路和信号输出回路独立，当采用直流24v供电时，可使用一根3芯电缆线，供电负端和信号输出负端共用一根芯线；当采用交流220v供电时，或者当采用直流24v供电，要求供电回路与信号输出回路完全隔离时，应使用一根4芯电缆线。直流或交流供电，具有4~20mADC，高低位开关量输出。
超声波液位计应用：
1、测量流量、液位、低表压、真空和比重
2、两线制***大量程可达30m
3、四线制***大量程可达40m
4、***小分辨率1mm
5、LCD／LED大显示屏
6、智能信号处理技术
7、配有高低位双继电器（仅四线制）
8、全塑料防腐外壳（防护等级lP67）
9、***的换能器结构（小量程物位计法兰安装时，对法兰接管长度无要求）
10、简单的按键设定参数（无需等待容器排空或加满，无需附加的遥控器）
11、灵活的安装方式（螺纹/法兰、固定孔/支架）
12、交流或直流供电形式可选（仅四线制）
|
型 号
|
ZD- CYW
|
|

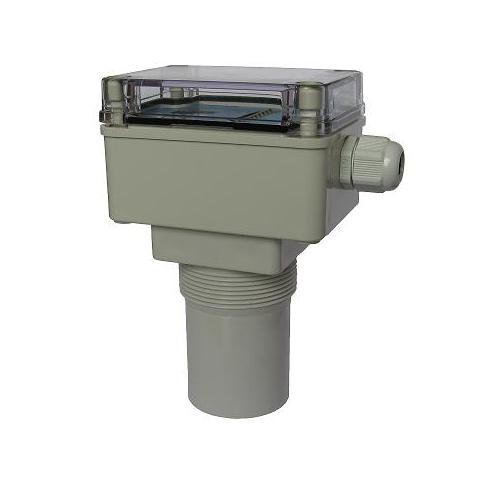

图 片
|
.jpg)
|
|
量 程
|
液体：0~15m/20m/30m/40m 固体：0~6m/10m /15m /25m
|
|
盲 区
|
0~15m：0.6m；0~20m：0.8m；0~30m：1.2m；0~40m：1.5m
|
|
|
量程的0．2％
|
|
|
4~20mA
|
|
|
实际量程的0．03％
|
|
|
0~500Ω
|
|
|
|
|
|
AC250V 5A／DC30V
|
|
|
lcm
|
|
|
4位LCD液晶(字高15cm) 或6位LED数码管
|
|
|
DC24V(±10％)80mA或AC220V 50mA
|
|
|
|
|
|
-45℃~+85℃
|
|
|
±0．1MPa
|
|
|
5°(3db)
|
|
|
1秒
|
|
|
3位有感按键
|
|
|
PGl3.5密封套
|
|
|
ABS
|
|
|
PVC
|
|
|
IP67
|
|
|
|
|
|
|
|
ZD- CYW—
|
|
|
型 式
|
A
|
|
|
B
|
|
|
C
|
|
|
D
|
|
|
E
|
|
|
量 程
|
4
|
L=4m
|
|
6
|
L=6m
|
|
8
|
L=8m
|
|
10
|
L=10m
|
|
12
|
L=12m
|
|
15
|
L=15m
|
|
20
|
L=20m
|
|
30
|
L=30m
|
|
40
|
L=40m
|
|
|
L=…..m
|
|
|
D
|
DC24V LCD液晶显示
|
|
E
|
DC24V LED数码管显示
|
|
A
|
AC220V LCD液晶显示
|
|
|
**mm
|
