厦门才茂工业级4口TD-SCDMA 3G路由c技术参数
一、产品简介
厦门才茂工业级4口TD-SCDMA 3G路由器CM8255R，是一款采用移动TD-SCDMA 3G网络，工业级设计，带4个以太网口RJ45的无线路由器。设备采用高性能的工业级ARM9通信处理器，以嵌入式实时操作系统为软件支撑平台，系统集成了全系列从逻辑链路层到应用层通信协议，支持VPN（包括PPTP+L2TP+MPPE和IPSEC+GRE）,IPTABLE防火墙，静态及动态路由，PPP server及PPP client，,DHCP server及DHCP client，DDNS，防火墙，SNAT/DNAT，DMZ主机,WEB配置，支持APN/VPDN，支持上电自动拨号，自动维护通信链路，保证链路永远在线，支持自动定时上线和下线功能等功能。
该产品整机采用工业级设计；系统带有看门***WDT保护，另外加载了系统监测保护SWP（System Watch Protect）；产品通过电力3000V电击测试；产品拥有维护系统稳定的***技术，确保设备永远在线；经过严格的设计、测试和8年的实际应用，产品性能稳定可靠。
本产品已广泛应用于金融交易，邮政交易，智能电网，智能交通，环保监测，消防监控，安防监控，水利监测，公共安全，广告发布，遥感勘测，工业控制，油田监测，煤矿监测，地震监测，气象监测，仪表监测，水表抄表，电表抄表，燃气抄表，热网监控，集中抄表等行业。

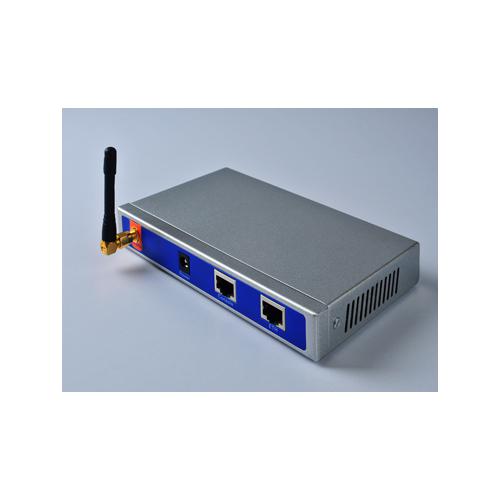

4口TD-SCDMA 3G路由器产品接口图：
产品全景 正面接口 反面接口
4口TD-SCDMA 3G路由器产品配件图片：
电源 以太网线 串口线 可配天线
二、4口TD-SCDMA 3G路由器产品特性
工业级设计
1. 工业级CPU：工业级ARM9高性能嵌入式处理，200MPS；带 16KB Dcache，高速缓存数据，加快高速数据访问速度；带16KB Icache，高速指令缓存，加强了指令处理速度。
2. 工业级无线模块：采用工业级无线模块，抗干扰强，传输稳定。
3. 实时操作系统：采用LINUX2.6.28操作系统，带内存管理单元，实时性强，功能升级快，系统稳定，带完善TCP/IP协议栈；
4. 强化电路板：PCB采用遵循3H和3W原则，同时公司所有产品电路板都采用高品质材质来生产，确保板材的稳定可靠。
5. 工业级元器件：整机元器件采用严格筛选的工业级元器件来生产。
6. 工业级电源：宽压电源设计，电源适应范围为DC5V~DC35V，内置电源反向保护和过压过流保护。
7. 电磁防护：以太网接口内置1.5KV电磁隔离防护
8. 抗干扰设计：采用金属外壳，屏蔽电磁干扰，系统保护等级IP30；天线带防雷设计；系统超低温和超高温设计；特别适合在环境恶劣的工业环境下使用。
稳定可靠
1. 在线维持***技术：智能防掉线，在线检测，在线维持，掉线自动重拨，异常自动复位，确保设备永远在线
2. 三层系统保护：在原来两级（软件保护+CPU内置看门***WDT保护）系统保护的基础上，增加一级系统虚拟值守VWM（Virtual Man Watch）检测保护功能，确保系统稳定可靠
3. UIM/SIM卡ESD保护：1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护。
4. 串口ESD保护：串口RS232内置15KV ESD保护。
5. 金属外壳：采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域。
6. 所有无线模块都有通过CGD认证或者FCC认证或者CE认证。
7. 高速处理CPU：采用高速ARM9的工业级CPU，可以更加高速地处理各种协议数据转换；解决了业内“假在线”、“假死机”、“当机”等疑难问题。
8. 超大内存：FLASH64Mbits，SDRAM，256Mbits，有超大的内存来缓存客户发送数据，同时接收超大数据包，数据不丢失。
9. 完善的协议栈：新系统加载了完善的TCP/IP协议栈，采用了完善的TCP/IP协议栈；使网络通信性能优异，掉线概率极大降低。
10. EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用；系统EMC/EMI优异，系统稳定可靠；通过EMC测试；公司产品2010年荣获“中国工控行业客户满意***佳供应商”。
功能强大
1. 支持以太网数据通信和路由转发，同时也支持串口TCP/UDP透明数据传输或者串口配置
2. 支持VPN安全隧道功能,包括PPTP、MPPE、L2TP、GRE和IPSEC
3. 智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线
4. 支持IPTABLES防火墙，包过滤功能
5. 支持定时上线下线功能，可以设置设备在某段时间内上线和某个时间内下线
6. 支持多种上下线触发模式，包括短信、电话振铃、串口数据、网络数据触发上下线模式
7. 支持动态路由和静态路由、RIPv1、RIPv2、OSPF、BGP、NDSP、IRMP、SNSP、IGMP、DVMRP、PIM-SM/DM
8. 支持多种协议：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，FTP等。
9. 支持动态路由和静态路由
10. 支持DHCP/DHCPD功能
11. 支持端口映射NAT功能，如SNAT，DNAT
12. 支持动态DDNS：支持花生壳、88IP和dyndns域名服务商
13. 支持DMZ主机
14. 支持APN/VPDN网络
15. 方便的WEB配置，支持远程WEB管理
16. 支持WEB配置保存和恢复，实现参数的备份和批量设备的快速配置
17. 支持telnet管理，方便易用的控制台shell交互环境
18. 支持多台终端共享router ppp广域网出口
19. 支持多种无线拨号方式：自动分配，指定IP，指定本地对端IP
20. 支持作为PPP服务器，多种认证方式，支持双向认证
21. 方便易用的COM及SYSLOG系统诊断，调试功能
22. 支持串口本地软件升级
23. 支持TFTP软件远程升级
24. 支持实时时钟
25. 同时支持LINUX和WINDOWS操作系统
简单易用
1. 产品出厂配置默认参数，客户只需修改个别参数甚至不需要做任何参数修改，就可以实现快速使用设备。
2. 图形化配置工具：完善的图形化配置工具，提供快速配置功能，实现客户快速配置；提供批量配置功能，实现批量设备的配置。
3. 产品说明书提供快速配置说明，可以快速使用设备。
4. 检查软件：提供SYSLOG日志输出功能，可以用于参考设备工作日志，同时协助分析异常时的原因；通过串口调试软件，提供不同的调试等级输出，方便客户查看各种信息，快速定位问题。
5. 设备经过8年的沉淀，设备功能完善同时简单易用。
三、4口TD-SCDMA 3G路由器技术参数
无线参数：
项目 内容
无线模块 采用工业级无线模块
标准及频段 TD-SCDMA/HSDPA/HSUPA：2010~2025MHz
GSM/GPRS/EDGE：850/900/1800/1900MHz
支持3GPPclass B
编码方案 TD-SCDMA/HSDPA/HSUPA/EDGE/GPRS模式
通信带宽 Downlink (Max up to 2.8Mbps) Uplink (Max up to 384Kbps)
发射功率 <24dBm
接收灵敏度 <-108dBm
功能支持 支持数据、语音、短信和传真
硬件系统：
项目 内容
CPU 工业级ARM9高性能嵌入式处理；200MPS；带 16KB Dcache,高速缓存数据，加快高速数据访问速度；带16KB Icache，高速指令缓存，加强了指令处理速度
MMU CPU带MMU内存管理单元，可以防止内存溢出导致系统的异常
FLASH 64Mbits（可扩充到256Mbits）有足够大的内存来存放程序和数据
SDRAM 256Mbits(可扩充到2048Mbits)>=256Mbits，有足够大的缓存来提高系统运算速度
操作系统：
项目 内容
操作系统 采用LINUX2.6.28操作系统，带内存管理单元，实时性强，功能升级快，系统稳定；
接口类型：
项目 内容
以太网口 4个 10/100 Base-T 以太网口，Ethernet IEEE 802-3, 802-2；内置1.5KV电磁隔离保护
串口 1个RS232串口或1个RS485接口（可支持RS422/TTL）
数据位：7、8位
停止位：1、2位
校验位：无校验、奇校验、偶校验、SPACE及MARK校验
串口速率：110bps ~ 230400bps
流控位：无流控、RTS/CTS 硬流控或XON/XOFF软流控
指示灯 具有电源POWER,连接Link/ACT，通信COMM及在线指示灯Online
天线接口 标准SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要
UIM卡接口 1.8V/3V/5V标准的推杆式用户卡接口，内置15KV ESD保护
语音接口 标准的耳机麦克风接口（需要软件配合才能使用）
电源接口 标准的3芯火车头电源插座
供电情况：
项目 内容
供电电压 宽电压设计，DC 5V到DC32V电源都可以直接给设备供电；同时内置电源反向保护和过压过流保护
标配电源 DC9V/1.5A
通信电流 通信时平均电流：390mA@+9VDC;
登网瞬间峰值电流：1.0A@+9VDC待机电流 待机平均电流：<56mA@+9VDC
物理特性：
项目 内容
外壳 采用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP30；特别适合于环境恶劣的工业控制领域
产品外形尺寸 195*121*30mm（不包括天线及固定件）
产品包装尺寸 298x226x60mm
重量 0.96kg
其他参数：
项目 内容
工作温度 -25 oC ~+65oC
扩展工作温度 -35 oC~+75oC
储存温度 -40~+85oC
相对湿度 95%(无凝结)
四、4口TD-SCDMA 3G路由器产品应用链接图
1、金融交易或交通控制行业应用
2、视频监控或视频传输
五、4口TD-SCDMA 3G路由器典型应用
六、公司资质
内容 情况指标
公司荣誉 2011年被评为“中国工控行业客户满意***佳供应商”；公司GPRS DTU产品被评为“创新产品奖”
高新科技企业 2010年被国家认定的高新科技企业
双软企业 2010年被国家认定的双软企业
著作版权 公司拥有1项保持设备稳定的***技术证书和8个软件著作版权证书
办事处 全国设立了9大区域办事处，方便为客户提供近距离贴心服务
注册资本 公司注册资本500万；是厦门市重点扶持高新科技企业
历史沉淀 11年的行业研发积累和行业应用考验
