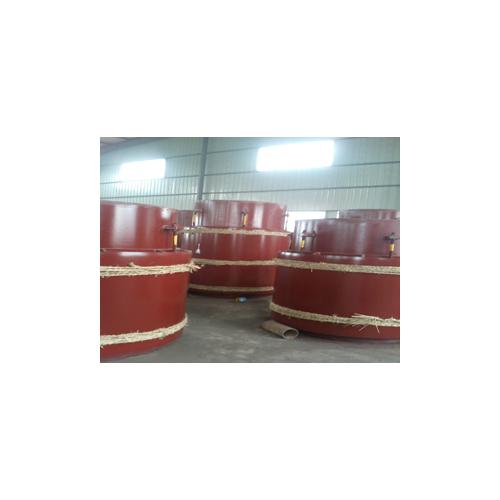

直埋式波纹补偿器(TZM型)
1.作用：其工作原理是利用工作主体波纹管的有效伸缩变形，来吸收管线、导管、容器等由热胀冷缩等原因而引起的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。此金属补偿器可以直接埋于地下，快捷方便。还具有抗弯能力，所以在安装过程中可不考虑管道下沉的影响，产品具有补偿量大，寿命长的特点。
2.结构：直埋式波纹补偿器是由导流筒、接管、波纹管、外壳、导向密封环、拉杆结构组成。
3.产品的尺寸说明：众诚波纹管制造厂生产DN32-DN1600，压力级别0.25Mpa-2.5Mpa。
4.产品轴向补偿量：30mm-500mm。
5.补偿器的安装要求：
①直埋式波纹伸缩节安装前期的准备工作：必须保证管沟底部的平整性，使地埋式波纹补偿器与直埋保温管尽量在同一轴线上。这样既可以使补偿器延长使用寿命，又可以提高补偿器的补偿能力。
②检查直埋式波纹补偿器型号、规格是否与定制的补偿器一致，按管线设计图，对号入座。
③把直埋式波纹补偿器的防护套固定在固定支架上，芯管端伸缩移动补偿管道位移。
④芯管端用隔土罩保护，使伸缩节芯管端既能自由位移，又能与泥土隔离，还能良好地保温
⑤要严格计算各固定支座必须根据受力情况，根据设计结果施工，保证固定支架足以承受全程作用力而不滑移。
⑥直埋式波纹补偿器的接管与管道焊接时，应对伸缩节芯管端采取保护措施，防止焊接产生的焊渣飞溅到波纹管体上。
⑦安装直埋式波纹补偿器除了架设固定支座外，不需要导向支座。
⑧打压试验前详细检查各固定支座，确认无误后才能试压。如果分段试压，分段盲端原是次固定支座，必须加固，以防移动或寢覆。
