WT3000LT
|

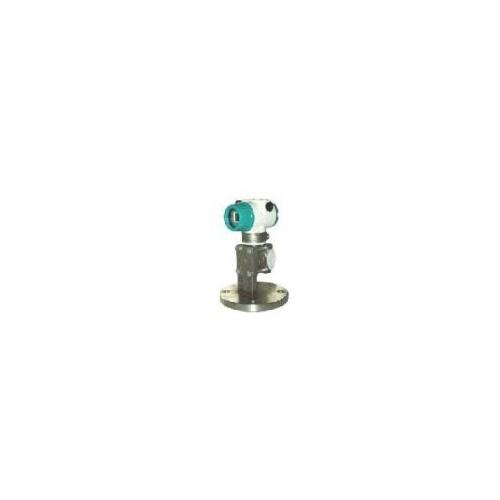

WT3000 LT型智能液位变送器 |
|
代码1
|
测量范围（无迁移时）（kPa） |
|
4
|
0－4～37.4 |
|
5
|
0－18.68～186.8 |
|
6
|
0－69～690 |
|
7
|
0－206.8～2068 |
|
代码2
|
输出 |
|
S
|
4～20mADC/HART，线性输出 |
|
代码3
|
隔离膜片 |
罐充液 |
|
2
|
316L不锈钢 |
硅油
|
|
3
|
哈氏合金C |
|
代码4
|
泄放孔位置(供有闷头) |
过程法兰与螺栓
|
|
B
|
过程法兰后部端面或无 |
不锈钢
|
|
U
|
过程法兰侧面上部 |
|
L
|
过程法兰侧面下部 |
|
代码5
|
过程法兰O形圈材质 |
|
7
|
丁腈橡胶 |
|
6
|
氟橡胶 |
|
代码6
|
电气接口 |
电子外壳材质
|
|
1
|
M20×1.5电缆密封扣及闷头 |
表面喷漆的铝合金
|
|
代码7
|
铭牌 |
|
C
|
中文铭牌 |
|
E
|
英文铭牌 |
|
代码8
|
高压侧法兰公称直径与耐压等级 |
|
C
|
DN 2" Class 150 |
|
D
|
DN 2" Class 300 |
|
E
|
DN 3" Class 150 |
|
F
|
DN 3" Class 300 |
|
G
|
DN 4" Class 150 |
|
H
|
DN 4" Class 300 |
|
Q
|
DN 50 PN 1.6MPa/4MPa |
|
R
|
DN 50 PN 6.4MPa |
|
S
|
DN 80 PN 1.6MPa/4MPa |
|
T
|
DN 80 PN 6.4MPaA |
|
U
|
DN 100 PN 1.6MPa |
|
W
|
DN 100 PN 4MPa |
|
代码9
|
高压侧法兰膜片材质 |
|
A
|
316L |
|
B
|
哈氏C 276 |
|
C
|
钽（仅适合平法兰） |
|
D
|
316L涂FEP（氟化乙烯丙烯共聚物）（温度≤180℃） |
|
E
|
316L涂PFA(过氟烷基化物)(温度≤260℃) |
|
代码10
|
插入筒长度（mm） |
|
0
|
0（平法兰） |
|
1
|
50 |
|
2
|
100 |
|
3
|
150 |
|
代码11
|
高压侧法兰罐充液 |
|
A
|
硅油 |
|
C
|
氟油 |
|
|
选型代码
|
选型/选件
|
|
d
|
隔爆型Ex d II CT4～T6
|
|
i
|
本安型Ex ia II CT4～T6
|
|
M3
|
LCD数显表头
|
|
D1
|
不锈钢泄放阀或泄放螺钉（2只）
|
|
C1
|
NPT 1/2内螺纹腰形法兰组件（2套）
|
|
C12
|
NPT 1/2-M20×1.5－φ14引压短管（1套） |
|
C2
|
M20×1.5外螺纹丁字接头（1套）（不适合量程9、0） |
|
C21
|
M20×1.5－φ14引压短管（1套）（不适合量程9、0） |
|
K1
|
去油清洗
|
|
L1
|
不锈钢位号标牌
|
注：
1.订货号的确定方法：
第1行：WT3000GP－代码1代码2…代码11/选型
代码/选型代码…
第2行：XXX－XXXkPa（或其它工程单位）（出
厂标定时测量范围）
第3行：位号（***多16个字符）（如有选型L1）
2.代码1～代码11依次必选1次且仅选1次。如某位
代码有特殊要求而表中未列出，则该位代码用
“Y”表示。在另行注明“Y”的含义时应写为
“YX：…（要求）”，其中X为代码序号，如“
代码3”此时应写成“Y3：…（要求）”。选项
代码则按选择，可不选、选一或选多。
3.各种液位变送器的***小量程见下表。
4.液位变送器的额定压力为基型表的额定压力与
液位法兰的额定压力的较小值。
5.本选型表中C1、C2、C21的默认为：不锈钢材质、
丁腈橡胶O形圈、没有进行特别的去油清洗。如
有特殊要求，可在“过程连接转换接头”章节中
选型。C12的默认材质同“过程连接转换接头”
中的C12。
6.防爆产品正在认证中，何时提供请留意***新版选
型样本或与本公司联系。
|
