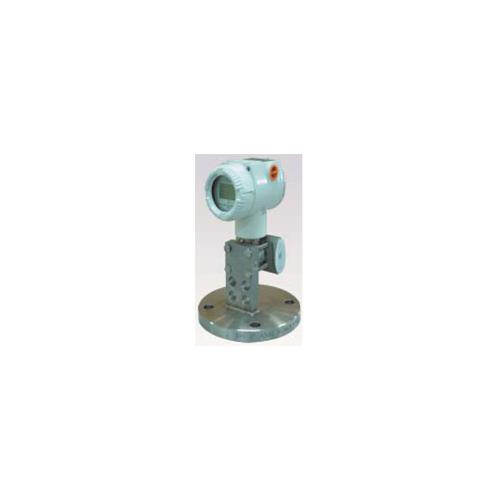

2010TD液位变送器，结构上由2010TD差压变送器和直接安装的远传密封装置－－－液位法兰组成，20
10TD液位变送器的工作原理与2010TD差压变送器相同，参见2010TD差压变送器，只是正压侧（⊕）压力传
递路径略有不同：作用差压的高压侧，首先经液位法兰上的隔离膜片和罐充液，再经变送器本体，***后到
达测量传感器的高压侧。
|
|
2010TD液位变送器本体型谱
|
选型 |
基本选型代码 |
|
选项代码 |
|
选型举例 3） |
|
2010TD差压变送器 |
V15712- |
|
|
|
|
|
|
|
|
|
|
V15712-
|
|
通讯
4－20mA/HART
PROFIBUS－PA
|
H
P
|
|
|
|
|
|
|
|
|
|
H
|
|
测量范围（未迁移时） 2）
0－1kPa～6kPa
0－4kPa～40kPa
0－25kPa～250kPa
0－200kPa～2MPa
0－100kPa～10MPa
|
B
C
D
E
G
|
|
|
|
|
|
|
|
|
C
|
|
绝压传感器量程（必选）
40MPa
|
1
|
|
|
|
|
|
|
|
1
|
|
测量传感器 |
|
|
|
|
|
|
|
A
|
|
膜片
哈氏合金C |
罐充液
硅油 |
|
|
|
|
|
|
|
|
过程法兰，高低压侧相同 |
|
|
|
|
|
|
|
|
材料
316不锈钢
|
额定压力
10MPa
|
|
|
|
|
|
|
1
|
|
过程连接 排液/排气阀的螺纹孔位置（供有闷头） |
|
|
|
|
|
C
|
|
NPT 1/4内螺纹
|
法兰后部端面
侧面上部（仅与代码395一起使用）
侧面下部（仅与代码395一起使用）
|
C
D
F
|
|
|
|
|
|
液位法兰（正压侧） 2） |
E
|
|
|
|
|
|
|
螺栓 法兰O形圈 |
|
|
|
|
7
|
|
不锈钢 |
丁腈橡胶
氟橡胶（温度极限：-20～+120℃）
聚四氟乙烯（Pn≤25MPa，工作温度≥-20°C）
|
7
6
8
|
|
|
|
|
放大器外壳
类型
|
材料
|
电气连接
|
|
|
|
|
|
|
横式外壳（Barre型）不粘胶铭牌 |
铝合金 |
NPT 1/2内螺纹
一个M20×1.5电缆密封扣
|
|
D
E
|
|
|
|
横式外壳（Barre型）不粘胶铭牌 |
不锈钢（不可选配就地按钮5C2） |
NPT 1/2内螺纹 |
|
J
|
|
|
|
|
横式外壳（Barre型）不粘胶铭牌 |
铝合金 |
NPT 1/2内螺纹 |
|
A*
|
|
|
功能
平方根
|
|
224
|
|
|
放大器外壳附件
就地按钮（不适用代码为J的外壳）
液晶表头
背光液晶表头（仅适用HART通讯）
瞬态过压保护（不适用本安型防爆场合）
|
|
5C2
5C4
5C5
5C6
|
5C2
5C4
|
|
防爆
Ex dIICT6（不带电缆密封扣）
Ex iaIICT6（Profibus：Ex iaIIB/IICT6）
|
|
5A1
5A3
|
|
|
排液/排气阀
不锈钢
|
|
395
|
395
|
|
过程法兰接头 （材料：腰形法兰/螺栓）
腰形法兰NPT 1/2 （不锈钢/碳钢）
腰形法兰NPT 1/2 （不锈钢/不锈钢）
M20×1.5螺纹接头
|
|
376
377
C21
|
|
|
位号
写在铭牌上（***多30个字符）
不锈钢标牌（***多30个字符）
|
|
205
5C8
|
|
|
使用说明书
英语
中文
|
|
Z2E
Z2C
|
Z2C
|
|
铭牌
英文铭牌
中文铭牌
|
|
E
C
|
C
|
|
注：1）液位变送器的量程范围应综合考虑变送器本体和液位法兰，为了使变送器性能***优，建议选择量程
比≤10：1。
2）过程连接代码除正压侧选 E 外，负压侧还应选 C、D或 F。
3）选项可以不选、选一或选多。
4）选型举例：2010TD液位变送器本体 订货号：V15712－HC1A1EC7D/5C2/5C4/395/Z2C/C
DN 50/DN 2" 扁平式/插入式液位法兰 1）
|
选项 |
基本选型代码 |
选项代码
|
|
选型举例 3）
|
|
远传密封装置
直接安装（无毛细管）
|
⊕侧
729
|
⊕侧
729
|
|
标称直径 密封面 膜片/密封面材质
DN 50（DIN 2501） E型（DIN 2526） 316L不锈钢
（不推荐使用） 哈氏合金C
钽
DN 2"（ANSI B 16.5） RF型（ANSI B 16.5） 316L不锈钢
哈氏合金C
钽
|
P00
P01
P02
P09
P10
P11
|
|
|
法兰 额定压力 2）
DN 50 （DIN 2501） PN1.6MPa/4MPa
（不推荐使用） PN6.4MPa
PN10MPa
DN 2"（ANSI B 16.5） Class 150
Class 300
Class 600
|
P30
P31
P32
P33
P34
P35
|
|
|
扁平式/插入式
扁平式
插入式（但无“钽”材质膜片）
插入式，316L不锈钢 插入长度50毫米
插入长度100毫米
插入长度150毫米
插入式，哈氏合金C 插入长度50毫米
插入长度100毫米
插入长度150毫米
|
P50
P51
P52
P53
P54
P55
P56
|
P50
|
|
灌充液
硅油
氟油
植物油
|
074
687
673
|
074
|
|
法兰贴膜
隔离膜片贴聚全氟乙丙烯膜
|
F46
|
|
注：1）关于额定压力、材质、密封面、罐充液的其它选择可按要求指定。
液位法兰的三位数代码加入到变送器本体的订货号之后，用斜划线分开。
2）选择的液位法兰的额定压力应大于选择的变送器本体的***大量程。
3）选型举例：DN 2"扁平式液位法兰 订货号：/729/P09/P33/P50/074
DN 80/DN 3" 扁平式/插入式液位法兰 1）
|
选项 |
基本选型代码 |
选项代码
|
|
选型举例 3）
|
|
远传密封装置
直接安装（无毛细管）
|
⊕侧
729
|
⊕侧
729
|
|
标称直径 密封面 膜片/密封面材质
DN 80（DIN 2501） E型（DIN 2526） 316L不锈钢
（不推荐使用） 哈氏合金C
钽
DN 3 "（ANSI B 16.5） RF型（ANSI B 16.5） 316L不锈钢
哈氏合金C
钽
|
P12
P13
P14
P21
P22
P23
|
|
|
法兰 额定压力2）
DN 80 （DIN 2501） PN1.6MPa/4MPa
（不推荐使用） PN6.4MPa
PN10MPa
DN 3"（ANSI B 16.5） Class 150
Class 300
Class 600
|
P36
P37
P38
P39
P40
P41
|
|
|
扁平式/插入式
扁平式
插入式（但无“钽”材质膜片）
插入式，316L不锈钢 插入长度50毫米
插入长度100毫米
插入长度150毫米
插入式，哈氏合金C 插入长度50毫米
插入长度100毫米
插入长度150毫米
|
P50
P57
P58
P59
P60
P61
P62
|
P59
|
|
灌充液
硅油
氟油
植物油
|
074
687
673
|
074
|
|
法兰贴膜
隔离膜片贴聚全氟乙丙烯膜
|
F46
|
|
注：1）关于额定压力、材质、密封面、罐充液的其它选择可按要求指定。
液位法兰的三位数代码加入到变送器本体的订货号之后，用斜划线分开。
2）选择的液位法兰的额定压力应大于选择的变送器本体的***大量程。
3）选型举例：DN 3"插入式液位法兰 订货号：/729/P21/P39/P59/074
DN 4" 扁平式/插入式液位法兰 1）
|
选项 |
基本选型代码 |
选项代码
|
|
选型举例 3）
|
|
远传密封装置
直接安装（无毛细管）
|
⊕侧
W90
|
⊕侧
W90
|
|
标称直径 密封面 膜片/密封面材质
DN 4 "（ANSI B 16.5） RF型） 316L不锈钢
哈氏合金C
钽
|
W01
W02
W03
|
|
|
法兰 额定压力2）
DN 2"（ANSI B 16.5） Class 150
Class 300
|
W04
W05
|
|
|
扁平式/插入式
扁平式
插入式（但无“钽”材质膜片）
插入式，316L不锈钢 插入长度50毫米
插入长度100毫米
插入长度150毫米
插入式，哈氏合金C 插入长度50毫米
插入长度100毫米
插入长度150毫米
|
W06
W07
W08
W09
W10
W11
W12
|
W09
|
|
灌充液
硅油
氟油
植物油
|
074
687
673
|
074
|
|
法兰贴膜
隔离膜片贴聚全氟乙丙烯膜
|
F46
|
|
注：1）关于额定压力、材质、密封面、罐充液的其它选择可按要求指定。
液位法兰的三位数代码加入到变送器本体的订货号之后，用斜划线分开。
2）选择的液位法兰的额定压力应大于选择的变送器本体的***大量程。
3）选型举例：DN 4"扁平式液位法兰 订货号：/W90/W01/W04/W09/074
