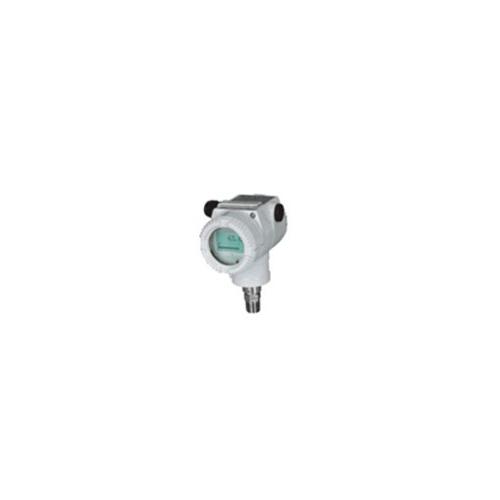

2020TG 压力变送器2020TA***压力变送器(2020TG/2020TA) - 安徽福特控制系统有限公司

详细信息

　　变送器使用先进的复合微硅固态传感器或陶瓷压力传感器，采用模块化设计，由带集成电子适配单元的

传感器模块和一个带按钮控制单元的放大器组成。

　　根据测量范围及测量参数，采用陶瓷压力传感器或硅压力传感器。对于陶瓷压力传感器，被测的过程压

力直接传递给测量膜片，而对于硅压力传感器，被测压力经隔离膜片及罐充液传递。使用陶瓷压力传感器时

，测量膜片的微小位移导致检测系统的输出电压的变化。对于硅压力传感器，四个粘附在测量膜片上的压感

电阻的阻值变化，将导致输出电压的变化。

　　与压力成正比的该输出电压由适配单元和放大器转换为标准输出信号。

2020TG压力变送器/2020TA***压力变送器型谱

选型	基本选型代码							选项代码	选型举例 3）
2020TG压力变送器	V15753-								V15753-
2020TA***压力变送器	V15754-									V15754-
通讯 4－20mA/HART PROFIBUS－PA		H P							H	H
差压/传感器测量范围（未迁移时） 2） 0－200Pa～6kPa 0－400Pa～40kPa 0－2.5kPa～250kPa 0－30kPa～3MPa 0－100kPa～10MPa 0－600kPa～60MPa			B C D F G H						D
0－20kPa～40kPa绝压 0－12.5kPa～250kPa绝压 0－150kPa～3MPa绝压			L M O							L
测量传感器（量程6kPa及40kPa（量程代码：B，C，L））									4	1
膜片陶瓷	O形圈丁腈橡胶			1
测量传感器（量程250kPa及60MPa（量程代码：D，F，G，H，M，O））
膜片哈氏合金C	罐充液硅油			4
过程连接材料不锈钢					A				A	A
过程连接									B	A
NPT 1/2内螺纹 NPT 1/2外螺纹（由选型B，通过接头转换） M20×1.5外螺纹（由选型B，通过接头转换） G1/2外螺纹（有选型B，通过接头转换）						B A M C			B	A
放大器外壳类型	材料	电气连接							D	D
横式外壳（Barre型）不粘胶铭牌	铝合金	NPT 1/2内螺纹一个M20×1.5电缆密封扣					D E
横式外壳（Barre型）不粘胶铭牌	不锈钢（不可选配就地按钮5C2）	NPT 1/2内螺纹					J
横式外壳（Barre型）不锈钢铭牌	铝合金	NPT 1/2内螺纹					A*

2020TG压力变送器/2020TA***压力变送器(选项）1)

选项	基本选型代码	选项代码	选型举例 3）
功能精度0.05%		5C9
放大器外壳附件就地按钮（不适用代码为J的外壳）液晶表头背光液晶表头瞬态过压保护（不适用本安型防爆场合）		5C2 5C4 5C5 5C6	5C2 5C5	5C2 5C4
防爆 Ex dIICT6（不带电缆密封扣）（不适用于量程B，C，L） Ex iaIICT6（Profibus：Ex iaIIB/IICT6）		5A1 5A3
安装支架墙装弯支架，碳钢 2"管装平支架，碳钢墙装弯支架，不锈钢 2"管装平支架，不锈钢		B11 B12 B13 B14	B12	B12
位号写在铭牌上（*多30个字符）不锈钢标牌（*多30个字符）		205 5C8
使用说明书英语中文		Z2E Z2C	Z2C	Z2C
铭牌英文铭牌中文铭牌		E C	C	C

　　　注：1）选项可以不选、选一或选多。

　　　　　2）为了使变送器性能***优，建议选择量程比≤10：1。

　　　　　3）选型举例：2020TG压力变送器订货号：V15753－HD4ABD/5C2/5C4/B12/Z2C/C

　　　　　　　　　　　 2020TA***压力变送器订货号：V15754-HL1AAD/5C2/5C4/B12/Z2C/C
