用 途：

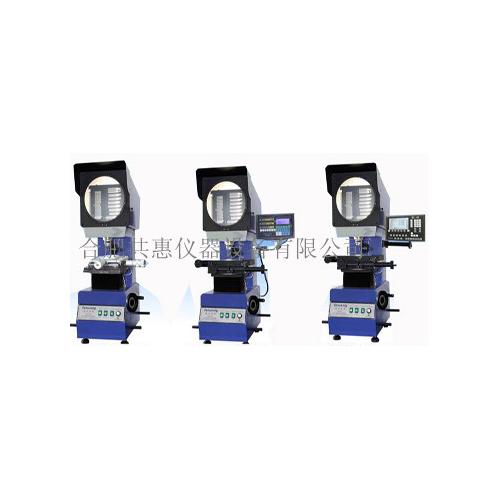

本仪器为数字式精密投影仪，是光、机、电一体化的精密高效测量仪器，广泛用于模具制造、五金冲压、电子、仪表、钟表等行业，院校、研究所以及计量检定部门。
特 点：
本机光路系统品质优良、设计合理、物镜成像清晰、放大倍数准确，测量示值误差可达（ 3+L/200 ） µ m 。 L 为被测长度 ( 单位： mm) 。 依据人性化设计原理，上升机构手柄与人倾斜 45 °，员工操作更加省力，取代传统的皮带传动，经常卡死现象。本机配有 RS232 接口，软体升级十分方便。投影屏玻璃独家采用内刻式米字线，可长时间使用不须更换。
|
仪器型号
|
CM-300-AZ
|
CM-300-BZ
|
CM-300-CZ
|
CM-300-DZ
|
CM-300-EZ
|
|
工
作
台
|
金属台面尺寸
|
200*160mm
|
306*206mm
|
306*206mm
|
356*206mm
|
356*206mm
|
|
玻璃台面尺寸
|
Φ90
|
196*125mm
|
196*125mm
|
262*154mm
|
262*154mm
|
|
X.Y坐标行程
|
50*50mm
|
150*100mm
|
150*100mm
|
200*100mm
|
200*100mm
|
|
Z坐标行程
|
85mm
|
|
***小显示值
|
0.01mm(机械读数)
|
0.001mm（数字显示）
|
|
投影屏
|
投影屏有效直径（MM）：Φ300；使用范围>Φ300mm(内刻米子线)
|
|
投影屏旋转范围：0-360°
|
|
旋转角度机械显示值：2＇
|
旋转角度数字显示值：0.01°或1＇
|
|
升降机构
|
45度角斜齿轮导轨升降
|
|
物镜
|
放大倍数 10X(Standard) 20X(Option) 50X(Option) 100X(Option)
|
|
物方线视场（MM） Φ30 Φ15 Φ6 Φ3
|
|
物方工作距离（MM） 78.33 44.93 27.63 23.60
|
|
仪器照明
|
透射与反射照明均为24V/15W卤钨灯
|
|
仪器电源
|
开关电源： 110V/220V;50/60HZ
|
|
仪器精度
|
(3+L/100) μm
|
|
外形尺寸
|
570*770*1180mm
|
|
仪器重量
|
120Kg
|
130Kg
|
|
数据处理器
|
without
|
YD-800数码管处理器
|
SDS5-3PJ液晶数据处理器
|
YD-8000数码管处理器
|
|
选购件
|
本机配有RS232界面，可选用2D测量软件。运用更为方便
|
