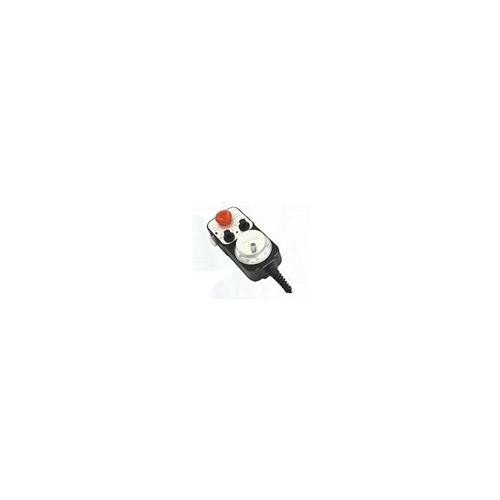

HEDSS手轮ISMM1468-001G-100B-5L
产 品 描 述
*超薄轻巧设计，金属手轮手感清晰;
*适用于NC线板、MILING等手动脉冲输入、数控
机床、印刷机械零位补正和信号分割。
技术参数
电气参数 方 波
输出波形 A 、B 两相
消耗电流 ≤100mA
响应频率 0～20KHz
载空比 0.5T±0.1T
相位差 90°±45°
电源电压 DC 5V、DC 12V
输出电压 高电平VH≥85%Vcc，低电平VL≤0.3V
脉冲数 50、100
电路特征 C-集电极开路、F-互补、E-电压、L-长线驱动器
***机械参数
位置信号 2种
***大转速 500rpm
起动力矩 2X10-2～6X10-2Nm（+25℃）
抗冲击 980m/S2，6ms,XYZ方向各2次
抗震动 50m/S2,10-200HZ,XYZ方向各2h
工作寿命 MTBF≥10000h（+25℃,2000rpm）
重量 约0.5Kg
***环境参数
工作温度
30-85%无结露
储存温度
-30℃-85℃
工作温度
-10℃-70℃
防 护 防水、防油、防尘IP54
基本型号ISMM1468，脉冲数100p/r,A、B两路信号，电源电压DC5V，驱动器输出L；
编码器型号记为：ISMM1468-001-100B-5L
