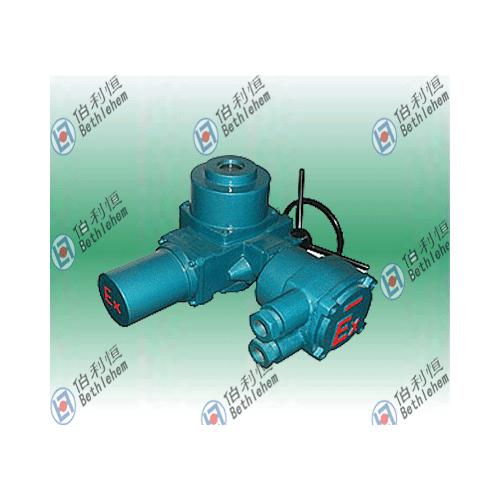

[新品] SKJ-2100B防爆电子式型角行程电动执行器(SKJ-2100B)

SKJ型系列电动执行器是新一代的机电一体化产品，由单片微处理器和外围芯片

组成控制单元，接受标准信号，经CPU运算处理后，直接带动调节阀位移的执行机构。

执行机构各安装尺寸及力矩达到原标准型号一致，用户不需另外设计尺寸。广泛应用

于发电、冶金、石油、化工、轻工等。

特点

●仅需配上输入信号线及单相交流电源，即可控制运转。无需配伺服放大器

●调节无需开盖，通过操作面板就可以实现，操作简单易懂

●采用4位高亮度LED数码管，可以准确而又清晰显示运行状态及报警信息

●控制过程中设有断信号设定功能

●位置发送器采用齿轮式传动，确保限位可靠准确

●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠

型号编制说明

SKJ-210

SK：机电一体化型，J：角行程，B：防爆型；210：输出力矩

主要技术参数

DKJ角行程电动执行器 （户外型、电子式型、隔爆型、隔爆电子式型参见下表图） :



型号
0—10mA 型号
4—20mA 力矩 行程时间
秒 /90度
SKJ-210B DKJ-2100B 100Nm

25
SKJ-310B DKJ-3100B 250Nm
SKJ-410B DKJ-4100B 600 Nm
SKJ-510B DKJ-5100B 1600 Nm
SKJ-610AB DKJ-6100AB 2500 Nm 40
SKJ-610B DKJ-6100B 4000 Nm 60
SKJ-710B DKJ-7100B 6000 Nm 100

DKJ系列电动执行机构按照中华人民共和国国家标准GB11922-89《工业过程测量和控制系统用电动执行机构》的规定制造。
1. 输入信号:普通式:开关量
2. 输入通道电阻:250欧姆或 200欧姆
3. 输入通道个数:普通型配放大器3个，电子式1个
4. 基本误差: 2.5%
5. 回差: ≤1.5%
6. 死区:≤3%
7. 阻尼特性: ≤3次半周期
8. 电源电压:220V或 380V ，50Hz
9. 工作环境: 温度: -10 0 C －－ +55 0 C ，湿度 : ≤95%,周围空气不含有腐蚀性质
