工作原理

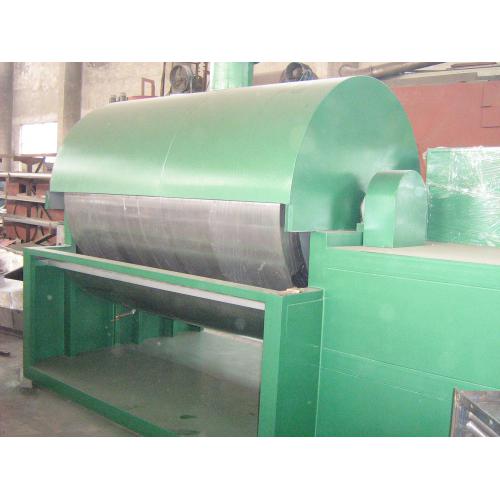

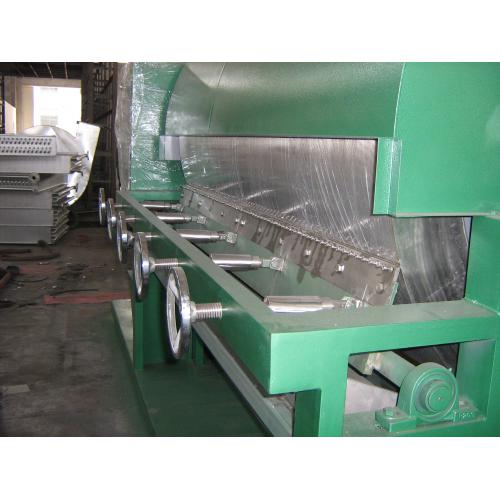

滚筒干燥机是一种内加热传导型转动连续干燥设备。旋转的滚筒通过其下部料槽，粘附着一定厚度的料膜，热量通过管道输送至滚筒内壁，传导到滚筒外壁，再传导给料膜，使料膜中的湿分得到蒸发、脱湿，使含湿分的物料得到干燥。干燥好的物料被装置在滚筒表面的刮刀铲离滚筒，落到置于刮刀下方的螺旋输送器，通过螺旋输送器再将干物料集中、包装。
特点
1、热效率高。因滚筒干燥机传热机理属热传导，传热方向在整个操作周期中保持一致，除盖散热和热辐射损失外，其余热量全都用于筒壁料膜湿份的蒸发上，热效率可达80%-90%。
2、操作弹性大，适应性广。可调整滚筒干燥机的诸多干燥因素。如进料的浓度/涂料料膜的厚度，加热介质的温度，滚筒的转动速度等都可以改变滚筒干燥机的干燥效率，且诸多因素互无牵连。这给滚筒干燥操作带来很大方便，使之能适应多种物料的干燥和不同产量的要求。
3、干燥时间短。物料的干燥周期一般只有10-15秒，适合于热敏性物料。若将滚筒干燥机设置在真空器中，则可在减压条件下运行。
4、干燥速率大。由于涂抹于筒壁的料膜很薄，一般在0.3-1.5mm，且传热、传质方向一致，料膜表面可保持30-70Kg.H2O/m2.h的蒸发强度。
适用范围
适用于化工、染料、制药、食品、冶金等行业液体物料或较粘稠物料的干燥。
技术参数
|
型号、规格
Model & Size
|
滚筒尺寸mm
直径×长度
Sizes of Cylinder mm
Diameter×Length
|
有效加热面积 (M2)
Effective Heating Area M2
|
干燥能力
Kg.H2o/m2.b Drying capacity Kg.H2o/m2.b
|
蒸气耗量Kg/h
Steam Consumption kg/h
|
电机功率Kw
Power of Motor kw
|
滚筒尺寸mm
直径×长度
Sizes of Cylinder mm Diameter×Length
|
重量(kg)
Weight kg
|
|
XDT-600
|
φ600×800
|
1.12
|
40-70
|
100-175
|
1.1
|
1700×800×1500
|
850
|
|
XDT-700
|
φ700×1000
|
1.65
|
60-90
|
150-225
|
2.05
|
2100×1000×1800
|
1210
|
|
XDT-800
|
φ800×1200
|
2.26
|
90-130
|
225-325
|
3.75
|
2500×1100×1980
|
1700
|
|
XDT-1000
|
φ1000×1400
|
3.30
|
130-190
|
325-475
|
4.75
|
2700×1300×2250
|
2100
|
|
XDT-1200
|
φ1200×1500
|
4.24
|
160-250
|
400-625
|
4.75
|
2800×1500×2450
|
2650
|
|
XDT-1400
|
φ1400×1600
|
5.28
|
210-310
|
525-775
|
6.25
|
3150×1700×2800
|
3220
|
|
XDT-1600
|
φ1600×1800
|
6.79
|
270-400
|
675-1000
|
6.25
|
3350×1900×3150
|
4350
|
|
XDT-1800
|
φ1800×2000
|
8.48
|
330-500
|
825-1250
|
8.6
|
3600×2050×3500
|
5100
|
|
XDT-1800A
|
φ1800×2500
|
10.60
|
420-630
|
1050-1575
|
8.6
|
4100×2050×3500
|
6150
|
型号代号意义：X-代表下部浸泡（料）DT-单滚筒；
根据客户需要，可为客户设计制造上部进料双滚筒干燥机。
