[新品] 新安江牌IHF4氟塑料离心泵 耐腐蚀化工衬氟泵 卧式工业离心泵(IHF

新安江牌IHF4氟塑料离心泵 耐腐蚀化工衬氟泵 卧式工业离心泵
杭州新安江工业泵有限公司
联系人 胡益航
地区 浙江省 杭州
电子邮件 1845315616@qq.com,sales@xajpump.com
公司电话 0571-64092376,64701035,64092386
手机 15157199066
QQ 1845315616
告诉我在“CCEN化工设备网”看到,将给您优惠!
产品参数
品牌: 新安江
型号: IHF4-40-25-125,IHF4-65-50-125,IHF4-80-65-160等
材质: 工程塑料
性能: 耐腐蚀
流量: 6-200 m³/h
扬程: 5-50 m
用途: 化工泵
泵轴位置: 卧式
叶轮结构: 封闭式叶轮
叶轮吸入方式: 单吸式
叶轮数目: 1
汽蚀余量: 3-4 m
轴功率: 0.19 Kw
吸入口径: 40-150 mm
排出口径: 25-125 mm
详细信息

◆ 概  述
  新安江牌IHF4离心泵安装尺寸和技术性能参数按GB5662(ISO2858)标准。该泵从电动机端看泵运转为顺时针方向旋转。

◆ 特  点
  新安江牌IHF4离心泵采用球墨铸铁作泵壳,涡室等过流部分衬F4, 叶轮是由带金属加强片连同短轴的一体化模压四氟而成,密封可靠寿命长、强度高、耐腐蚀性好等优点,能在-50°C-160°C温度范围内长期输送强腐蚀介质。机封装有冷却水装置(如介质在100°C内或不会有空转干磨的情况不需要冷却)。

◆ 用  途
  输送任何不含颗粒的酸、碱、盐溶液、强氧化剂、有机溶剂及其他强腐蚀介质(除高温熔融碱金属、元素氟和三氟化氯)。

◆ 型号说明

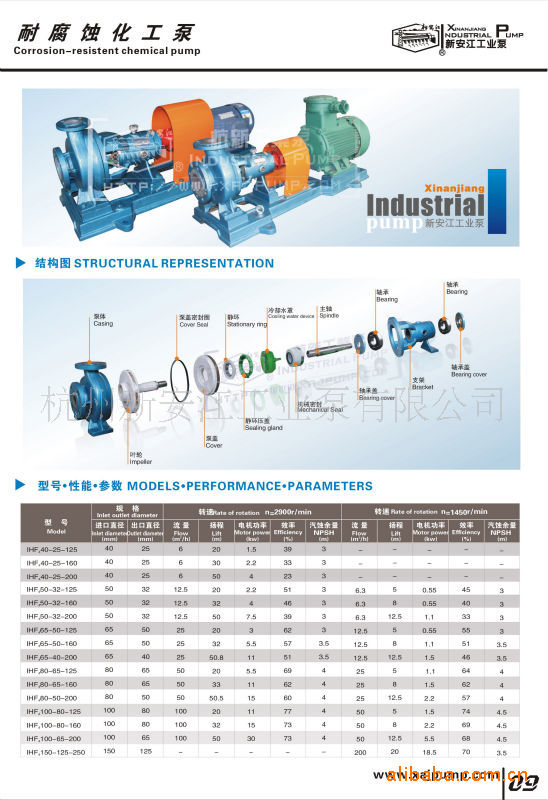

◆ 型号及部分性能参数

型 号 规 格 转速 n=2900r/min 转速 n=1450r/min
进口直径mm 出口直径mm 流量m3/h 扬程m 电机功率kw 效率% 汽蚀余量m 流量m3/h 扬程m 电机功率kw 效率% 汽蚀余量m
IHF450-32-125 50 32 12.5 20 2.2 51 3 6.3 5 0.55 45 3
IHF450-32-160 50 32 12.5 32 4 46 3 6.3 8 0.55 40 3
IHF450-32-200 50 32 12.5 50 7.5 39 3 6.3 12.5 1.1 33 3
IHF465-50-125 65 50 25 20 3 62 3 12.5 5 0.55 55 3
IHF465-50-160 65 50 25 32 5.5 57 3.5 12.5 8 1.1 51 3.5
IHF465-40-200 65 40 25 50.8 11 51 3.5 12.5 12.5 1.5 46 3.5
IHF480-65-125 80 65 50 20 5.5 69 4 25 5 1.1 64 4
IHF480-65-160 80 65 50 33 11 62 4 25 8 1.5 62 4
IHF480-50-200 80 50 50 50.5 15 60 4 25 12.5 2.2 57 4
IHF4100-80-125 100 80 100 20 11 77 4 50 5 1.5 74 4.5
IHF4100-80-160 100 80 100 32 15 73 4 50 8 2.2 69 4.5
IHF4100-65-200 100 65 100 50 30 73 4 50 12.5 5.5 68 4.5

◆ 性能范围图  介质为清水之性能曲线图(20℃)
