本产品是我厂根据食用菌生产的实际情况而研制生产的菌袋灭菌专用锅炉。
该锅炉的主要特点是：
1、广泛用于食用菌料袋灭菌，香菇熏蒸，菌种物料杀菌消毒熏蒸等。
2、任何可以燃烧的物品都可以作为燃料。
3、一次性可蒸5000-20000袋。
4、热效率高，节能，产汽快,点火五分钟可产汽。
5、加厚钢板，内壁钢板8-10mm厚，外壁钢板6-8mm厚，能用8年以上。
6、出汽口温度可达100℃-120℃
7、大小型号齐全。
8、节能好：以灭菌2000袋木耳菌袋为例，只需150kg煤或600kg干柴
9、移动方便：锅炉体积小，重量轻，可以轻松移动使用，无需固定（可多家合用）。
10、生产成本低：使用本锅炉不需要建造其它附属设施。
11、使用安全，因为是常压，所以无需专门司炉工操作和培训，不用考虑炉压问题。
12、质优价廉，在同类型锅炉当中价格***低。
常压灭菌堆垛包装灭菌方法
一、选择一背风朝阳的平地面（北方地区冬季可置于院内或室内），在地面上铺一层塑料薄膜，其作用是隔气、隔水、防止冷凝水浸湿地面而倒垛
二、在铺地薄膜上面根据菌垛大小摆上几行二层砖，每块砖要间隔摆放，留出空隙，用于串汽。
三、在砖行上面摆放木杠或窄木板，要注意平整。
四、在木杠或窄木板上面，可以铺一层透汽性好的网状物以防扎袋。但坚决禁止铺可能影响上汽的其它物品。
五、在上面摆放菌袋（将木耳菌袋放在用铁筋焊成的方筐里），把菌袋尽可能码高，不要使菌垛过长过宽。
六、菌垛码好后，用双层农膜自上向下，包裹好，双层农膜要能伸延到下边的薄膜上。
七、根据菌垛顶部面积大小，用麻袋或其他较厚的物品铺盖垛顶，做保温层用。
八、***后用方格花塑料雨布从垛顶自上向下，包裹到底边，然后用绳索在菌垛四周捆三道，再从顶部向下捆二道，菌垛就算包好了。
九、把贵龙牌常压灭菌锅炉放到距菌垛一米左右的地方，在锅炉底部垫两层砖，其意是抬高锅炉，利于通风和清除炉渣。然后把蒸汽导管接好，一头插进菌垛底部（木杠以下），不要插进去太深，以20cm-30 cm为宜。要注意使导汽管口平伸，不要向上跷或向下跷。
十、锅炉点火后，待菌垛内的冷汽排净，下部开始冒热汽后，可以把菌垛底边四周的农膜及塑料雨布轻压，并且留出排水口，如果码垛的地表不平，一定要使排水口留在垛底的***底处。
十一、锅炉点火后要尽量保持旺火，不要使火忽大忽小。锅炉水位要稳在水位线的中下部。下水开关开到能使炉内水汽平衡为宜，不要开一下，关一下。
十二、待垛内下部温度达到100℃（在菌垛下部第四层处量）后，把垛底边压实，出水口一直保留。锅炉再烧8-10个小时，即达到灭菌的目的。
十三、垛内温度达到100℃的时间没有定数，根据菌袋的多少而言，以2000袋为例，冬季约3-4小时，其它时间约2.5-3.5小时。

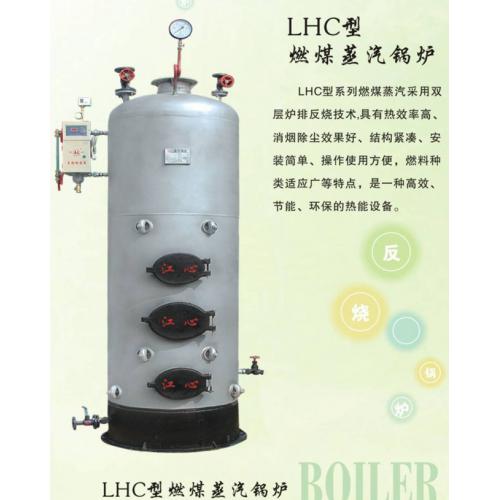

立式横水管燃煤蒸汽锅炉由封头、锅筒、炉胆顶、炉胆、弯水管等主要受压部件组成。锅炉炉排搁置在炉胆内U形下脚的上部火焰直接冲刷炉胆和装在炉胆内的弯水管；立式弯水管锅炉的结构特点是：炉胆内装有内弯水管,增加了辐射受热面积。但由于炉胆水冷程度较大,炉温相应降低，因此，一般适于烧优质煤。如在炉内加砌耐火砖,保持炉膛较高温度也可烧较差煤种。水循环较好，凡被烟气冲刷的部位都有水冷却，整个结构弹性好。
燃烧部分采用双层炉排燃烧室，升温、升压快，对未燃尽气体经过二次燃烧，起到燃烧充分，消烟、除尘的作用。炉体上部布置的弯水管为对流受热区，炉体下部布置的炉排管及炉胆为辐射受热区，炉体结构和烟气流程，布局合理，传热良好，该锅炉设计合理，结构简单，操作、维修方便，占地面积小，基建投资少，是小型企事业单位生产用汽，取暖等较理想的设备之一。
燃煤蒸汽锅炉性能特点：
1、本炉与旧式立式锅炉比较，受热面积大，升温升压快，耗煤少、热效率高，可节约煤25-30%。
2、一炉多用，方便用户，该炉生产蒸汽可用于食堂蒸饭、餐具消毒、浴池加热、生产用汽、局部房间采暖供热等。
3、本炉采用自然通风，不需要鼓风机和引风机，无噪音。
4、结构紧凑，安装、操作、维修方便，可整体搬运，适合流动性的单位使用。
5、用蒸汽加热浴池、食品、取暖、蒸饭等，压力表刻度严格控制在设计压力内，工作压力任何时候不得超压运转。
本蒸汽锅炉适用范围：
可用于纺织、印染、造纸、食品、橡胶、塑料、化工、医药、钢铁、冶金等工业产品加工工艺过程所需蒸汽，并可供企业、机关、宾馆、学校、餐饮、服务性等行业的取暖、洗浴、空调及生活热水。
服务承诺：自设备安装调试合格后受压部件质保3年，辅机12个月，终身维修，保修期内对非人为故障（设备本身缺陷导致的各种故障）本公司负责免费保修，更换损坏的零部件，超过保修期或人为损坏，仍负责设备的维修与指导，对修理、更换的零部件只收取成本费。质量保证期满后负责终身维修。
蒸汽锅炉安全注意事项：
一、操作规程
1点火前的准备工作
(1)上水前应对锅炉进行全面检查，锅炉进水前对水进行处理，使水符合GB/T1576《工业锅炉水质》中的有关规定;
(2)进水时应检查是否有漏水现象，如发现有漏水情况应及时加以排除;
(3)进水时要检查压力表，进出口阀门及水位考克等是否完好，起闭是否无误。
2点火及燃烧
先开启下炉门，在炉排上放一层木柴等易燃物，点燃木柴后，待燃烧稳定后可逐渐加厚焦炭层，慢慢地加大清灰门，增加通风量，形成红火层，是焦炭燃烧正常，***终形成约250mm厚的焦炭燃烧层。
3调整安全阀
安全阀应在初次升火时调整，
(1)按照《蒸汽锅炉安全技术监察规程》(1996)第七章的规定进行调整;
(2)安全阀的调整方法：拆去开口销，除去顶盖，拧松螺帽，然后拧动调节螺杆使弹簧放松或压紧，达到安全阀要求的排气压力。调整后，应反复作几次升压试验，确认达到标准后，拧紧、锁紧螺帽，再将其余零件装妥;
(3)所有安全阀经校核后不许乱动，安全阀校核后应加锁或铅封。开启压力、回座压力、阀芯提升高度等参数应记入锅炉技术档案;
(4)在校验安全阀时，汽包内的水位应比正常水位稍低，并预备在安全阀开启后须随时进水;
(5)切忌敲击安全阀的任何部位，开启安全阀只能用阀上的控制杠杆;
(6)在安全阀未校核前应***禁止投入运行。注意：安全阀应请有资格的单位校验，不得私自拆封调压。
4供汽
当炉内汽压接近工作压力，准备向外供汽时，火势宜缓，供汽前锅炉水位线不宜超过正常水位，供汽时应将总汽阀应稍微开启让微量蒸汽进行暖管，同时将管路中的泄水阀开启，排去冷凝水，暖管的时间应注意管道的膨胀和管道支架的变形情况，如发现不正常时应停止暖管，并消除故障和缺陷。待管已热，管路上冷凝水逐步减少时，方可全部打开总汽阀，开启时应缓慢进行，同时注意锅炉各部是否有特殊响声，如有应立即检查，必要时停炉检查。总汽阀完全开启后，应将总汽阀手轮退还半圈，以防热膨胀后不能转动。锅炉供汽后，应再一次检查校验附属零件、阀门、仪表有无渗漏现象，各种连接是否正常。
5正常运行
正常运行时要做到炉内水位正常，蒸汽压力稳定。保持锅炉房整洁，做好交接班工作。
(1)给水要求：锅炉给水必须进行水处理。给水水质必须满足GB/T1576《工业锅炉水质》中的有关规定;
(2)锅内水位：锅内水位应保持在正常水位范围内，不得高于***高水位或低于***低水位。水位表内水位一般有微微晃动现象，如水面静止不动，则水位表内有阻塞现象，应立即进行冲洗;
(3)水位表：每班至少冲洗一次;
(4)压力表：要经常检查，弯管是否堵塞。如发现压力表损坏，应立即停炉进行更换;
(5)安全阀：应定期拉动提升手柄作排气试验;
(6)排污阀：每班至少排污一次;
(7)正常操作：必须根据用汽情况不间断地调整锅炉负荷，调整燃烧，保持汽压稳定;运行时要注意锅炉各部位有无特殊响声，如有应立即检查，必要时停炉检查;
(8)锅炉房清洁：锅炉房应保持清洁，不要堆放其他杂物;注意室内照明，尤其是水位表和压力表;经常巡视锅炉房周围，检查锅炉及附件是否正常;
(9)交接班：为了保证每班能安全、可靠、经济运行，司炉工在交接班时，要切实做好以下工作：
接班司炉工要在规定的时间前到达并做好准备;交接班时要做到：A、锅炉蒸汽压力和水位正常;B、炉膛内燃烧工况正常;C、各机械设备运转正常;D、锅炉安全附件灵敏可靠;E、锅炉房清洁整齐，灯光明亮;做好交接本记录。
特别注意：锅炉使用时应勤清灰、勤打焦。发现有小的结焦时，应及时钩出，以免结成大块焦。
特别提醒：锅炉给水必须进行水处理。以免结垢造成横水管堵塞。
6排污
为了防止由于水垢、水渣而引起的锅炉损坏，必须保证锅水水质符合GB/T1576《工业锅炉水质》的标准，超过允许时，必须对锅水进行排污，以降低水位25mm左右，每班至少一次，排污前应注意下列事项：
(1)排污阀在低负荷高水位时进行;
(2)具体操作，先微开一点，待管路预热后微微开大，排污完毕后关好。排污时若发现管内有冲击声，应即关小排污阀直至冲击声消失后再开启。
排污不宜长时间连续进行，以免影响循环。
二、停炉
1锅炉停炉一般有以下几种情况：
(1)短期内不使用蒸汽时，应“暂时停炉”。
(2)为了清洁、检查或修理，须将炉水放出时，应“完全停炉”;
(3)遇到危急情况时，必须“紧急停炉”。
2上述停炉情况不同，要求也不同，因此进行的步骤也有所不同，分别说明如下：
(1)暂时停炉，是有计划的，因此停炉时应注意安全和妥善维护设备，具体步骤如下：A、停炉前适当减少焦炭添加量，同时减弱通风;B、焦炭在停炉前尽量烧光;C、锅炉冷却后水位要下降，因此停炉前的水为宜高于正常水位;D、停炉后应关闭总汽阀和烟气调节门。
(2)完全停炉，一般运行1-3个月应停炉一次，停炉时注意安全和维护设备，停炉后待锅水冷却到70℃以下时，方可把锅水放出，这时必须注意先将安全阀开启，让锅炉内部和大气相通，如需缩短锅水冷却时间，也可通过进水管进水冷却，同时排污管放出热水，但水位不低于正常水位，放水后，即开启人孔、手孔，并进行冲洗。
(3)紧急停炉，锅炉运行时遇到下列情况时应紧急停炉并通知有关部门：
A、锅炉水位降低到锅炉运行规程所规定的水位下限以下时;
B、不断加大锅炉给水及采取其他措施，但水位仍继续下降时;
C、锅炉水位已升到运行规程所规定的水位上限以上时;
D、给水设备全部失效时;
E、所有水位表、安全阀或在汽空间的压力表全部失效时;
F、锅炉元件损坏，危机运行人员安全时;
G、其他异常情况危及锅炉安全运行。紧急停炉时应立即切断鼓风机电源，迅速清除所有焦炭。
三、维修保养
1锅炉在运行期间应注意以下列几点：
(1)每班检查风机运行情况，若风机发生剧烈震动，应停车检查;
(2)锅炉底部地面上不可积水，以防潮湿腐蚀底座。
2锅炉运行1-2星期，应进行一次检查，阀门、仪表及管道有否渗漏损坏，如有应进行修复。
3锅炉每运行6个月，应停炉进行全面检查和维修，除上述工作外，还应进行：
(1)清除锅壳底部的水垢和泥垢，并用清水冲洗;
(2)对锅炉进行内外检查，如受压部分的焊缝钢板内外有无腐蚀现象，若有，应及时修复;
(3)检查完毕后，可在着火面涂以锅炉漆;
(4)检查风机是否正常;
(5)必要时可拆去保温层作彻底检查;
(6)锅炉底座、保温罩壳及烟风道每年至少要油漆一次。

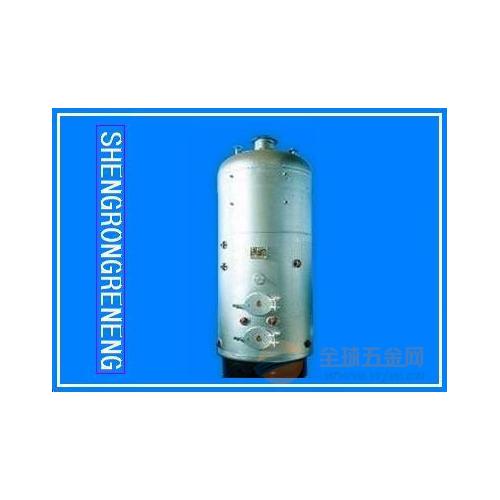

LSG(H)型立式横水管锅炉总体结构由地基、炉排、锅炉本体、管道阀门仪表、烟囱装置组成；锅炉本体由锅壳封头、锅壳、U型圈、炉胆、炉胆封头、横水管、冲天管组成。本系列锅炉采用传统的燃烧技术，煤从炉门孔投入，在炉排上部燃烧，烟气在炉胆内经横水管多次横向交错冲刷，含在烟气中的细小碳黑及尘粒在上升过程中，被多层管束阻隔，运动速度降低，落在炉排上重新燃烧，燃尽的烟气经烟囱排入大气。
二、锅炉特点及规范
1、锅炉特点：
⑴结构紧凑，安装迁移方便，占地面积小，基建投资省。
⑵烟气上升冲刷对流管束，充分利用受热面，提高锅炉热效率。
⑶由于烟气多回程多循环，达到自然除尘的目的。
2、锅炉规范及技术参数表见燃煤蒸汽锅炉技术方案。
三、出厂说明
1、锅炉主机
2、烟囱
3、仪表阀门（详见供货清单）
4、技术文件（锅炉压力容器产品安全性能监督检验证书、锅炉质量证明书、安装使用说明书、设计总图、锅炉本体部件图、阀门仪表安装图、锅炉基础图、受压元件强度及安全阀排放量计算结果汇总表各一份）
安装说明
总体要求：锅炉的安装应符合《蒸汽锅炉安全技术监察规程》和GB50273-1998《工业锅炉安装工程施工及验收规范》的要求。蒸汽锅炉的安装工作应有安装资格的单位承接。安装前必须按规定向用户所在的锅炉压力容器安全监察机构履行告知手续。安装完成后，须经上述安全监察机构进行安装验收，办理锅炉使用手续后方可投入正常运行。
四、安装前的准备
锅炉运到现场后，为了迅速起见，安装前必须做好下列工作：
1、组织及人员配备
锅炉安装单位必须有上级主管部门颁发的符合安装范围的锅炉安装资格证书，负责与当地锅炉监督机构取得联系，填写安装告知书，并接受当地锅炉检验检测单位的安装检验。安装完工后，按有关规定及时办理锅炉使用登记入户手续。锅炉使用单位应有专人负责锅炉安装工作，锅炉安装时需有司炉工参加，并配有管工、钳工、起重工、冷作工、电焊工及辅助工等。
2、认真学习有关材料
有关人员认真学习《蒸汽锅炉安全技术监察规程》（96）、锅炉图纸、安装使用说明书等技术文件，以了解和掌握安装、起重、运行等事项。
3、确定安装地点
⑴安装地点尽量选择接近用汽地点，目的在于缩短管路，降低基建成本，减少散热损失。
⑵给、排水方便。
⑶燃料及灰渣的存放与运输方便。
⑷锅炉安装运输道路通畅。
⑸锅炉房的布置应符合劳动部《蒸汽锅炉安全技术监察规程》（96）第八章锅炉房的规定：尽量远离人口密集区，光线应充足，通风好，地面不应存有积水，为保证运行操作、通行和检修方便，炉前应空余3米，炉后空余2.5-3米，两侧空余不小于1米。
⑹锅炉房内严禁堆放有毒及易燃物品。
⑺锅炉房通向室外的门应向外开，休息室的窗户也应向外开。
4、地基准备
按地基图进行基础施工，基础底面应夯实，混凝土厚度可依当地地质情况而定，根据图样规定尺寸，基础应浇注密实，上平面应校水平，拌合时砂子、石子、混凝土比例适当。
五、锅炉大件的安装
1、设备验收：
⑴锅炉运到后，按本公司供货清单对零、部件进行清点，根据锅炉图纸复核设备的完整性，检查锅炉大件在运输中是否有损坏变形等情况。
⑵锅炉大件在卸车时，起重设备应有足够的起重能力，一端在底座两侧用钢丝绳捆扎，另一端利用吊耳穿入另一根钢丝绳，找准起吊中心，让锅炉缓缓升起。起重设备能力不小于 10吨。锅炉离车后，应先放置在宽阔的水平地面上，锅炉底部应有支架支承，以免损坏管座等。
⑶锅炉吊装就位时，必须处于直立状态，直立时，应使起重设备吊钩和锅炉顶部吊耳用钢丝绳固定牢固，切不可捆绑其它任何部位。
⑷锅炉就位后，前、后、左、右应保持水平倾斜度不大于2-5mm,否则，应将低的部位用垫铁垫高，以保持锅炉水位与水位表的正常显示。
⑸锅炉与基础接触的地方不应有间隙，要求严密不漏风。有间隙的地方应用水泥抹缝。
六、烟囱和烟气调节门的安装
烟囱安装时法兰之间应垫嵌石棉绳，烟囱连接处不允许漏风，并采用吊垂线的方法检查烟囱的倾斜度，如有偏差，可在烟囱法兰连接处垫平。三根钢丝风浪绳呈120°均分布斜拉固定地面并用法兰螺栓拉紧，注意三根钢丝绳斜拉分布和拉紧程度应大致相等，并固定牢固，烟气调节门拉杆应转动灵活。
|
