[新品] 上海M1450B上机万能外圆磨床(M1450B万能外圆磨床)

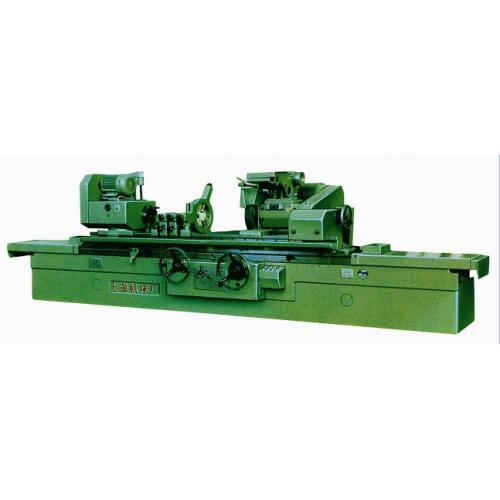

M1450B万能外圆磨床

主要用途：

    本机床适用于磨削IT6—1T7级精度的圆柱形或圆锥形回转体工件的圆或内孔，适用于单件小批生产的场合。

本系列机床有1500、2000、3000mm三种不同长度的***距，供用户选用。

结构特征：

a、机床工作台的纵向移动可由液压无级变速传动，也可用手轮传动。砂轮架横向进给可由液压作微量白动周期进给和快速进退，也可用手轮实现粗、细两种进给。

b、工件、砂轮、油泵和冷却泵分别以单独的电机驱动。

主要技术规格及参数：

主要规格

***大磨削直径×***大磨削长度    φ500×1500、φ500×2000、φ500×3000mm

加工范围

中心高    270mm

***距    1500mm、2000mm、3000mm

可磨外圆直径  用中心架    ***小φ25mm当砂轮较大直径时、***大φ200mm

不用中心架    ***小φ25mm当砂轮较大直径时、***大φ500mm

可磨内圆直径       ***小φ30mm、***大φ200mm

用尾架上修整时***大磨削长度    1250mm、1750mm、2750mm

内圆***大磨削长度

（当内圆砂轮直径大于100mm时）  320mm

工件***大重量       1000Kg

砂轮架

体座***大回转角度       顺时针30°，逆时针：0°

丝杆上***大移动量       250mm

快速进退量    100mm

主轴转速       高速1330r/min、低速665r/min

砂轮线速度    35m/s

进给手轮一转移动量    粗4mm

      细0.5mm

进给手轮一格移动量    粗0.02mm

      细0.0025mm

***小周期进给量    粗0.02mm；细0.0025mm

砂轮直径       ***小400mm

      ***大500mm

砂轮架自动周期进给    有

砂轮架自动切入进给    无

砂轮修整自动补偿       无

内圆磨具

砂轮尺寸（mm）  砂轮线速度(m/s)   主轴转速(r/min)

φ30×25×φ10 15.7 10000

φ40×25×φ13 20.9 10000

φ50×25×φ13 26.2 10000

φ70×25×φ20 22.0 6000

φ90×25×φ20 28.3 6000

φ110×40×φ32       24.2 4200

φ125×50×φ32      27.5 4200

φ150×32×φ32      23.6 3000

φ175×32×φ32      27.5 3000

机床电机总功率  14.08KW

 机床外形尺寸和净整

长×宽×高(mm) 5320(6090、10240)×2680×1560

净重（Kg）   8600、9900、11350

机床装箱尺寸和毛重

长×宽×高(mm) 5150(5920、8200)×2750×2200

毛重（Kg）   11200、13000、17350
