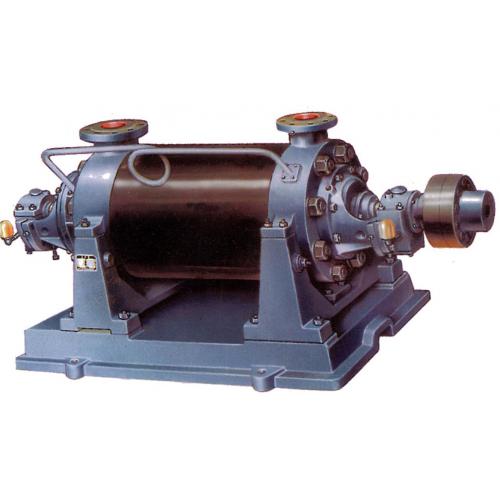

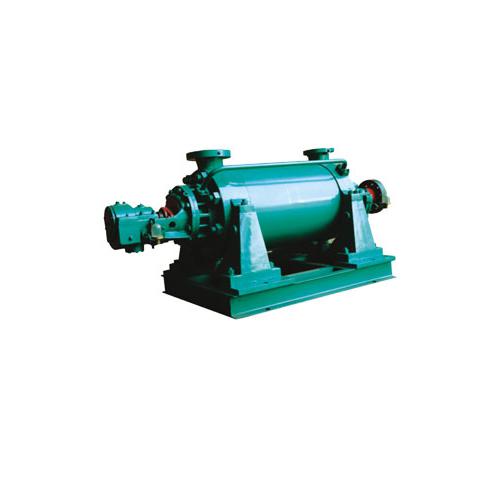

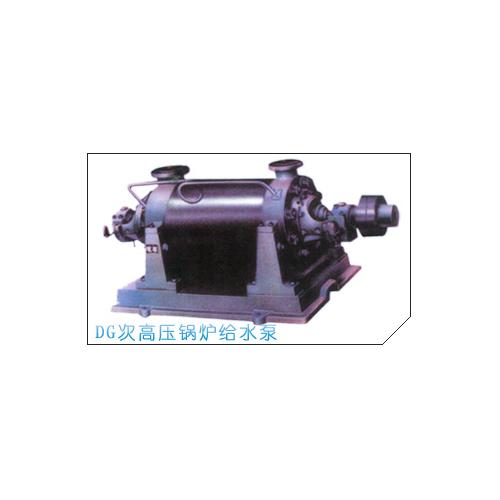

DG45-80*6次高压锅炉给水泵(DG45-80)

长沙DG45-80泵 长沙DG45-80系列次高压卧式锅炉给水泵

长沙水泵厂家中大泵业供应DG45-80x6 DG45-80x7 DG45-80x8 DG45-80x9 DG45-80x10  DG45-80x11  DG45-80x12 次高压卧式多级锅炉给水泵

DG45-80型系列次高压锅炉给水泵概述

DG45-80型泵系多级节段式离心泵，供输送清水或物理化学性质类似于清水的液体，适用于中、低压锅炉或次高压锅炉给水泵给水，也适用于 工厂或城市高压给排水。输送介质温度为-20C—150°C,进口允许压力小于0.6MPa 。从电动机方向看泵为顺时针方向旋转。此系列产品还有如下型号DG45-80x6 DG45-80x7 DG45-80x8 DG45-80x9 DG45-80x10  DG45-80x11  DG45-80x12 本型泵轴采用软填料密封，也可以采用机械密封。次高压泵和DG85-67  DG155-67型泵一般采用滑动轴承、稀油润滑，其余型号均采用滚动轴承油润滑。中、低压泵的主要零件材质一般采用优质铸铁，次高压主要采用铸钢或不锈钢。

DG45-80型系列次高压锅炉给水泵性能范围：

流量 ：  Q=6—180m³/h

扬程：H=50---660 m（中低压）  409---1056（次高压）

DG45-80系列次高压卧式锅炉给水泵型号说明，如：

DG45-80x6

流量范围Q:45m³/h  扬程H:480m 转速N: 2950r/min

轴功率Pa  ：107kw

DG-多级锅炉给水泵

80-单级扬程H=80m

45-设计流量Q=45m³/h

6-泵等级数为6

DG45-80系列次高压卧式锅炉给水泵结构特点：

DG型泵主要由固定部分、转子部分、轴承和轴封四大部分组成。

1.定子部分：主要由进水段、中段、出水段和导叶等组成，用穿杠将各段拉紧，构成工作室。DG型泵进、出口均垂直向上。

2.转子部分：主要由轴、叶轮、平衡盘和轴套等组成。轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。

3.轴承部分：主要由轴承体、轴承和轴承压盖等组成。除85-67、155-67、型泵采用滑动轴承、稀油润滑外，其余型泵均采用滚动轴承、润滑脂润滑。85-67、155-67也可采用滚动轴承结构。

4.轴封：一般采用软填料密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。密封腔内通有一定压力的水，起水封、水冷和润滑的作用。DG型泵来源于泵内的压力水或外部供水。DG型泵较多采用机械密封。

DG45-80系列次高压卧式锅炉给水泵旋转方向：

  泵通过弹性联轴器由原动机直接驱动。从原动机端看，泵为顺时针方向旋转。

DG45-80系列次高压卧式锅炉给水泵材料：

 注：材料可根据用户要求选配
