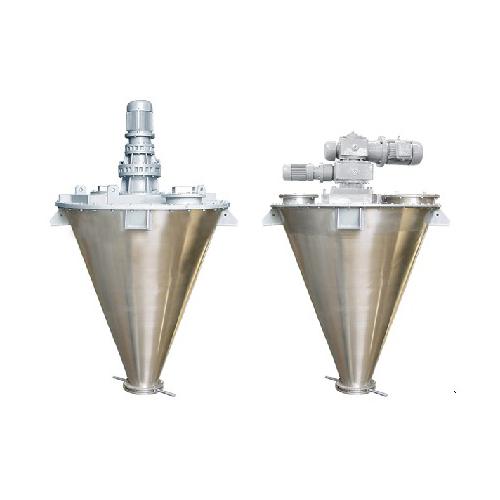

佛山恒奥佳机械公司生产的双螺条锥型混合机，是在引进台湾德荣机械工业公司先进技术的基础上设计制造的.经过十多年来的不断改进,设备的各方面性能指标均达到完美的体现.是一种新型高效混合设备。产品畅销全国各地及东南亚一带.均受到客户的一致好评.设备分A型和B型结构.螺带式B型混合机的传动机构与螺带式A型混合机有所不同，螺带式混合机A型采用专用双轴减速机.同时实现自转和公转。螺带式混合机B型采用两套减速机.分别控制自转和公转。
一.适用范围
ZFJ型混合机广泛用于化工、冶金、食品、制药、化肥、涂料、颜料、染料、农药、橡胶饲料、添加剂、耐火材料、精细化工、新材料、电子塑料、陶瓷、矿山、建材等各行业的固体与“固体”（即粉体与粉体），液体与液体、粉体与液体的组合。该机对混合物料适应性广。对热敏性物料不会产生过热，对颗粒物料不会压馈和磨碎，对比重悬殊和粒度不同的物料混合不会产生分层离析现象，对粗料、细料和超细粒，纤维或片状的混合也有良好的适应性。
二.工作原理

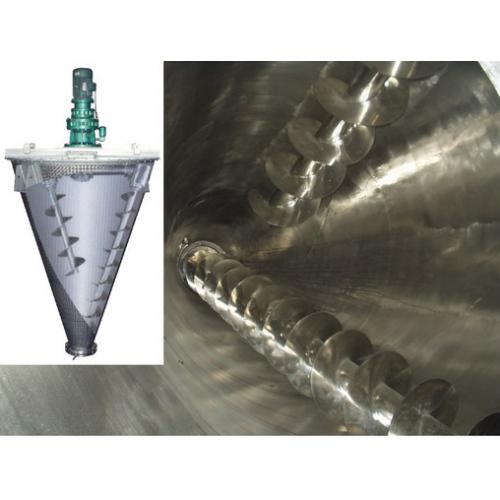

混合机筒内的两只非对称螺旋的快速自转将物料向上提升，形成两股非对称沿筒壁自下向上的螺柱形物料流，转臂带动的螺旋公转运动，使螺旋外的物料不同程度进入螺柱包络线内，一部分物料被错位提升，另一部分物料被抛出螺柱，从而达到合圆周方位物料的不断更新扩散，被提到上部的两股物料再向中心凹穴汇合，形成一股向下的物料流，补兖了底部的空穴，从而形成对流循环。由于上述运动的复合，物料在短时间内获得了均匀混合，混合精度较高。
三.结构特点

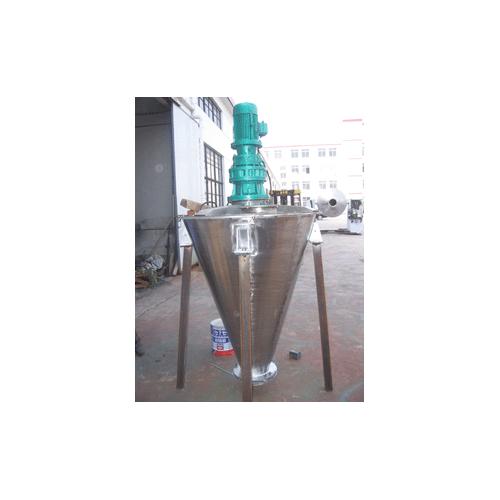

DSH型双螺旋锥形混合机，它由喷液装置、传动部分、筒盖、螺旋、筒体、出料阀箱等组成。
1． 喷液装置：喷液装置由旋转接头和喷液部件组成，喷液部件用法兰固定分配箱下端盖上，由公转带动一起运转,旋转接头和喷液部件为活动连接，以便旋转接头固定在管道上。
2． 传动部分：由自转电机和公转电机的运动，通过蜗轮蜗杆、齿轮调整到合理的速度，然后传递给螺旋实现自、公转两种运动。
3． 筒盖部分：筒盖支撑着整个传动部分，传动部分用螺旋固定筒盖上，筒盖上设有若干也供料、观察、清洗、维修用。
4． 螺旋部分：筒体内两只非对称排列的螺旋作自、公转行星运动时，在较大范围翻动物料，使物料快速达到均匀混合。
5． 筒体部分：筒体为锥形结构，作乘物料用，使出料迅速、干净、无积料，无出料死角。
6． 出料阀：出料阀安装在筒体底部，用于控制物料及放料，该出料阀可分手动、气动、电动三种结构形式，可根据用户需要加装液体出料阀（浆液阀）。
四.主要技术参数
ZFJ型双螺旋混合机规格及外形尺寸
主要技术参数
型号规格 全容积 充装系数 有限容积 总功率 自转速度 公转速度 外 型 尺 寸 备注
(m3) (m3)
≤0.6 (m3) 极-(kw) rpm rpm L H
本表格数据仅供参考，实际参数以公司生产规格为准。
ZFJ-0.02 0.02 0.012 4-0.55
85
2.5 500 1050
ZFJ-0.05 0.05 0.03 4-0.75 580 1200
ZFJ-0.1 0.1 0.06 4-1.5 710 1580
ZFJ-0.2 0.2 0.12 4-3 108
2 900 2080
ZFJ-0.3 0.3 0.18 4-3 1000 2250
ZFJ-0.5 0.5 0.3 6-3 71 1150 2450
ZFJ-1 1 0.6 4-4 57 1540 2750
ZFJ-1.5 1.5 0.9 4-5.5 1720 3100
ZFJ-2 2 1.2 4-5.5 1920 3400
ZFJ-2.5 2.5 1.5 4-7.5 2020 3600
ZFJ-3 3 1.8 4-7.5 2150 3800
ZFJ-4 4 2.4 4-11 54 1.6 2400 4200
ZFJ-5 5 3 6-15
50
1.3 2550 4560
ZFJ-6 6 3.6 6-15 2680 4800
ZFJ-8 8 4.8 6-18.5 2950 5200
ZFJ-10 10 6 6-18.5
43 3150 5800
ZFJ-12 12 7.2 6-22 3330 6000
ZFJ-15 15 9 6-22 3550 6450
ZFJ-20 20 12 6-30 3900 7200
ZFJ-25 25 15 6-37.5 4000 8200
ZFJ-30 30 18 6-45 1.1 4300 8500
