塑钢门窗加工设备断桥铝门窗双头精密锯

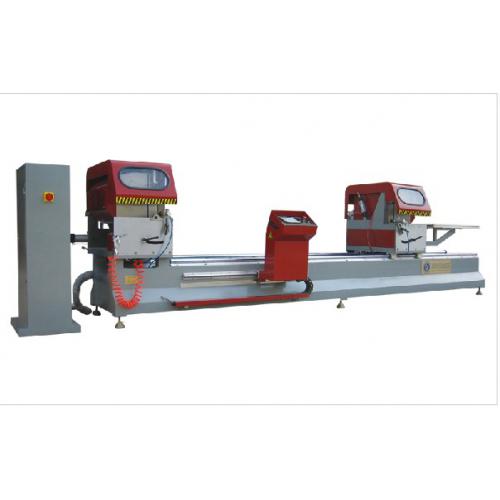

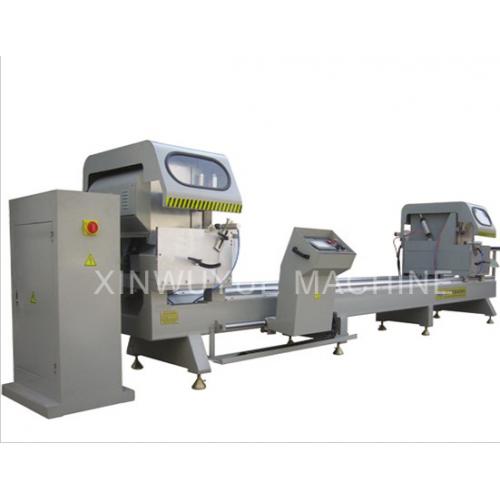

铝型材数控双头精密切割锯 LJZ2-CNC-500×4200

1.设备性能：
◆适用于铝门窗及幕墙型材的切割。
◆进给系统采用进口直线导轨副，精度高，运行稳定。
◆右机头移动采用高导程滚珠丝杠运动形式，运行精度高，定位准确，工作稳定。
◆该机采用日本“三菱”数控系统，可完成型材自动定尺的自动下料。
◆两机头可自动转换角度，实现45°90°67.5°，自动转换角度切割。
◆原装进口硬质合金锯片，加工精度高、耐用性好。
◆进口直线轴承运动副，使工作精度稳定。
◆高精度主轴，锯片转动稳定。
◆气液阻尼缸实现进给调速均匀，运动平稳。
◆自动开合防护设置，使工作更安全。
2.主要规格及技术参数：
电源：380V  50HZ（三相四线制）                    电机：功率2×2.2KW  1×1.5KW
转速：3100rpm                                     工作气压：0.5Mpa-0.8Mpa
重复定长精度：±0.1mm                             型材切割角度允差：±5’
切割型面平整度：≤0.1mm                           切割型面垂直度：≤0.1mm
切割型面粗糙度：Ra12.5μm                         耗气量：200L/min
***大锯切长度：max 4200mm                          ***小锯切长度；min 400mm
锯切***大宽度：max 135mm                           进刀速度：无级调速  0-3m/min
锯切***大高度：90°max 300mm    45°max 200mm      锯切角度：90° 45° 67.5°
锯片规格：Ф500×4.4×Ф30×Z120                  重量：2100Kg
外形尺寸：（长×宽×高）5680mm×1500mm×1650mm
3.主要元器件说明:
锯片:威玛诺（德国）                                   轴承:NSK（日本）
直线导轨:ABBA（台湾）                                 线型导轨:上银（台湾）
数控系统（伺服+电机、含人机界面显示屏）：三菱（日本） 电磁阀: 亿日（中意）
气管:油顺（台湾）                                     气缸:天龙(山工大)
电机：德东（上海）
