1、明渠流量计基本原理
当被测介质全部通过巴歇尔槽形成自由流时，其流量与巴歇尔槽上游水位的关系为Q=C×Hn 式中C、n为节流系数，H是上游水位高度，通过测量水位的高度再进行一系列换算就可以得出相应的瞬时流量。
【明渠流量计标准配置】
1、壁挂式主机，2.8英寸中文LCD，4～20mA输出
2、超声波探头；
3、信号电缆；
4、标准巴歇尔槽（见JJG771-90 ），三角堰、矩形堰、等宽堰等
（表1）常用型号的流量范围
|
型号
|
适用渠道（宽×高）mm
|
***小流量(T/h)
|
***大流量(T/h)
|
|
STM—20
|
≥200×250
|
0.32
|
20
|
|
STM—50
|
≥250×300
|
0.65
|
50
|
|
STM—100
|
≥300×500
|
2.77
|
115
|
|
STM—400
|
≥400×650
|
5.40
|
400
|
|
STM—900
|
≥600×800
|
9.00
|
900
|
|
STM—1500
|
≥840×1000
|
12.6
|
1500
|
|
STM—2250
|
≥1020×1000
|
16.2
|
2250
|
|
STM—3000
|
≥1200×1000
|
45.0
|
3000
|
|
STM—4000
|
≥1560×1100
|
90.0
|
4000
|
|
STM—5000
|
≥1680×1100
|
102.0
|
5000
|

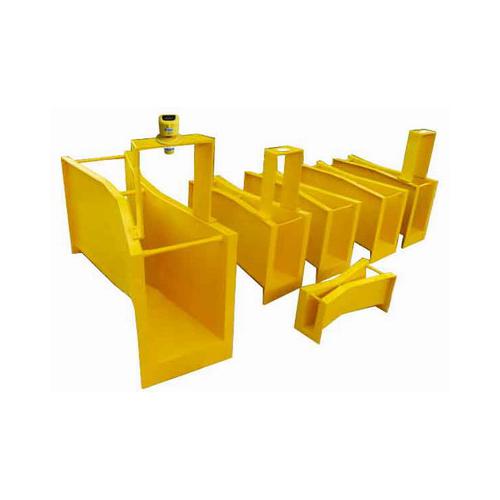

3、巴歇尔槽结构
巴歇尔槽的标识尺寸是喉道宽“b”。首先根据应用需要的***大流量，从“附录一巴歇尔槽水位-流量公式”中查出合适的巴歇尔槽的喉道宽“b”。再从“附录二、巴歇尔槽构造尺寸”中查出对应喉道宽等于“b”的巴歇尔槽的其它尺寸。如“L”、“N”、“B1”、“L1”等等。
4.STM明渠流量计型号说明
西安上太仪表感谢您关注本公司产品！依托古都西安坚实的工业基础、强大的科研能力，汇集西部***人才，上太人以“严谨、务实、创新”为理念，为客户奉献行业精品。我们郑重承诺，本公司产品从出厂之日起12个月三包，出现非人为损坏质量问题，本公司负责包修、包换、包退，并提供终身维护服务。
