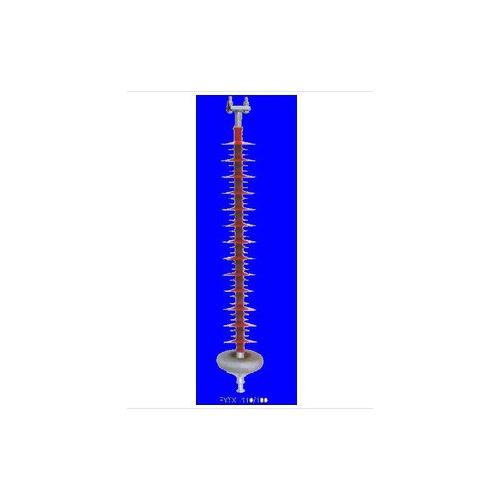

防风偏复合绝缘子 |
|
|
|
|
|
35kV、66kV、110kV、220kV防风偏复合系列产品适用于高压线路硬跳线用，能有效的防止跳线风偏，导线随风舞动，保证了相与地之间的绝缘距离，也叫硬跳线绝缘子杜绝了因跳线造成线路跳闸、导线电弧烧伤、断股、断线等现象。解决了导线随风舞动威胁架空输电线路安全、稳定运行的重要隐患。 |
 |
|
|
|
可替换性和通用户性 |
|
|
|
产品可替换以运行在线路中的硬跳线处悬式绝缘子，多种与铁塔的连接金具可供用户选择，也可为用户订制特殊规格的铁塔连接金具。安装快捷、方便。 |
|
|
|
产品型号说明 |
|
|
|
|
 |
|
|
|
|
主要型号尺寸和机电性能 |
|
|
|
|
|
产品型号 |
额定电压
(KV) |
额定机械弯曲负荷
(KN) |
额定机械弯曲负荷
(KN) |
连接标记 |
连接标记 |
结构高度
(mm) |
***小电弧距离
(mm) |
***小公称爬电距离
(mm) |
工频耐受电压1minkV
(有效值)
kV不小于 |
|
FSP-35/0.4-TQ |
35 |
0.4 |
100 |
16 |
730±15 |
500 |
1500 |
250 |
95 |
|
FSP-35/0.4-AQ |
35 |
0.4 |
100 |
16 |
760±15 |
500 |
1500 |
230 |
95 |
|
FSP-66/0.8-TQ |
66 |
0.8 |
100 |
16 |
930±15 |
700 |
2200 |
410 |
185 |
|
FSP-66/0.8-AQ |
66 |
0.8 |
100 |
16 |
965±15 |
700 |
2200 |
410 |
185 |
|
FSP-110/0.8-TQ |
110 |
0.8 |
100 |
16 |
1320±15 |
1050 |
3600 |
550 |
230 |
|
FSP-110/0.8-AQ |
110 |
0.8 |
100 |
16 |
1355±15 |
1050 |
3600 |
550 |
230 |
|
FSP-220/0.8-TQ |
220 |
0.8 |
100 |
16 |
2200±30 |
1950 |
6700 |
1000 |
395 |
|
FSP-220/0.8-BQ |
220 |
0.8 |
100 |
16 |
2355±30 |
1950 |
6700 |
1000 |
395 |
|
FSP-220/0.8-AQ |
220 |
0.8 |
100 |
16 |
2355±30 |
1950 |
6700 |
1000 |
395 |
|
|
|
|
防风偏均压环对应型号表 |
|
|
|
防风偏型号 |
上均压环(低压端用) |
下均压环(高压端用) |
备注 |
|
型号 |
备注 |
型号 |
备注 |
|
FSP-35/0.4-TQ |
无 |
无 |
FJH-110/100F |
普通型 |
常规订货，普通型害均压环 |
|
FSP-35/0.4-AQ |
FJH-220/100F-FN |
防鸟害 |
FJH-110/100F |
普通型 |
常规订货，铁塔端防鸟害均压环 |
|
FSP-66/0.8-TQ |
FJH-220/100F |
普通型 |
FJH-220/100F |
普通型 |
常规订货，普通型害均压环 |
|
FSP-66/0.8-AQ |
FJH-220/100F-FN |
防鸟型 |
FJH-220/100F |
普通型 |
常规订货，铁塔端防鸟害均压环 |
|
|
|
|
安装方法 |
|
|
|
|
1、防风偏复合绝缘子运输及安装中应轻拿轻放，不应投掷，并避免与各杂件(导线、铁板、工具等)及尘硬物碰撞、摩擦；
2、起吊时，绳结要打在端部附件上，严禁打在伞裙或护套上，绳子必须碰及伞裙与护套部分时，应在接触部分用软布包裹；
3、不得将防风偏复合绝缘子当作放(收)线的辅助工具，以免使其受到冲击力或弯矩而损伤绝缘子；
4、严禁脚踩绝缘子伞裙；
5、安装均压环时，应注意调整，使环与绝缘子轴线垂直，对于开口型C均压环，注意两端开口方向一致，以利于放电，保护伞裙。 |
|
|
 |
