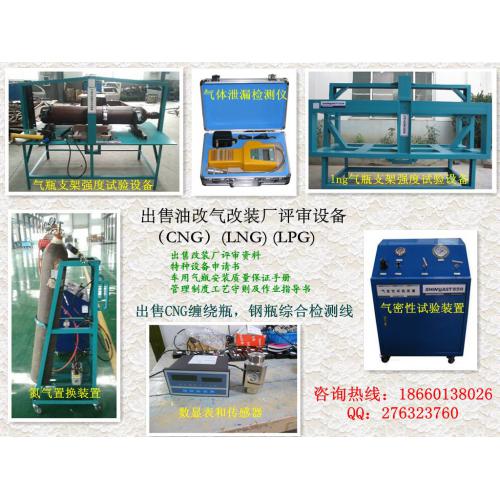

[新品] 油改气检测设备(GBS40)

国家质检局要求

CNG改装资质主要由当地的技术监督局的特种设备科负责，资质的评审由省级技术监督部门负责。费用（主要是必要的CNG汽车改装检测设备）大约6-8万元左右。另外，审请的主体必须为公司。

申办企业应向当地主管部门提交立项申请及相关材料：

a、立项申请书

b、企业工商营业执照

c、汽车制造或维修许可证

d、银行资信证明

e、企业改车作业基本条件介绍材料：

1、改装企业所在地、市范围的改装车源市场的预测分析报告

2、改装企业的生产场地，主要设备及检测仪具清单

3、改装企业岗位设置，人员数量及专业资质情况说明材料

4、指导改装作业的技术文件及图样

5、改装作业质量管理及保障体系

6、改装作业的安全生产责任制

    主管部门对上述材料审核，并对现场考察（也可委派CNG行业专家进行）合格后，即可试改装，样车一般需送国家或省的法定汽车检测单位进行全面性能试验检测。在此基础上由主管部门组织有***、质检等部门和业内专家参加的验收会。由当地主管部门颁发CNG汽车改装许可证。

气密性检测装置（手动控制）

    该装置是采用我公司生产的增压比为 40：1的气体增压泵，其动力来源是空压机的0.3－0.8MPa的压缩空气，额定输出压力为12-32MPa。装置上配有手动调压阀，通过调整增压泵的驱动压力即可无级调整增压泵的输出高压气体的压力，出口接有3米的高压测压软管，用户只需准备一排量在0.5-0.75m3/min的空压机，通上气管就可进行CNG汽车改装管路的气密性检测。

主要技术参数

    高压气体出口尺寸：ZG1/4
    驱动气压：0.3-0.8MPa
    入口压力：0.1-1MPa
    ***大流量：124L/min
    驱动气体入口尺寸：￠12直插接头
    高压气体出口尺寸：ZG1/4

气密性试验装置（计算机控制）

    型号：GBS40B-A，液晶显示屏实时显示试验压力，显示并可打印压力-时间曲线，自动保存试验数据，具有报警功能，保压时间内下降到一定压力报警。
主要技术参数：
    驱动气压：0.3-0.8MPa；
    入口压力：0.1-1MPa；
    输出压力：0-32MPa。
    ***大流量：124L/min
   （入口压力为0.8MPa时）；
    气体入口连接方式：ø12PU管快速插接；
    高压气体出口连接方式：ZG1/4内螺
    纹连接。
    连接电源电压：AC220V。
    电控部分含数据采集系统、PLC控制器、工控机、组态软件、打印机等。

气瓶支架强度试验装置（手动控制）

    该装置主要根据GB/T18437-2001国际5.2.2.8条：气瓶安装紧固后，在上、下、左、右、前、后六个方向上应能承受8倍于充满额定工作压力的天然气的气瓶重力的静力，且气瓶与固定座***大位移不许超过13MM。

1.测试前，根据测试单所提供的气瓶型号，按该气瓶重量×8，即为所测气瓶应承受的静力。

2.测试前，根据测试单认真核对所测试气瓶支架号，并按GB/T18437-2001.5.2.2.5条之规定紧固支架。

3.用提升设备将测试用气瓶置于支架上，并按GB/T18437-2001.5.2.2.7条之规定固定气瓶。

4.测试时应按上、下、左、右、前、后六个方面，依测量顺序先将百分表触头移动置于千斤顶顶头所

对应点另一面***高点， 再将千斤顶置于对应点。

5.查看百分表接触头移动数，即为气瓶和支架位移数，按六个方面依次操作，便得到六个方面的位移数。

6.手动泵应半年清洗一次

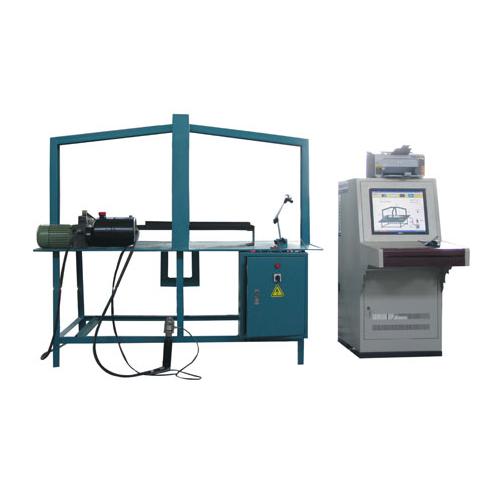

气瓶支架强度试验装置（计算机控制）

    技术参数：千斤顶顶压力0-2T，位移传感器测量范围：0-20mm。液晶显示屏实时显示试验数据，自动采集试验数据信号，并保存试验数据。试验过程中由液压动力包给千斤顶输送液压动力，千斤顶在顶压天然气瓶过程中位移传感器与之联动，压力信号与位移信号通过数据采集系统同时传到工控机中，工控机进行数据处理和数据保存，并自动生成顶压力-位移曲线，由打印机打印出相关数据。

氮气置换置

    氮气置换装置工作过程中是将做完气密性试验的CNG汽车管路内空气进行氮气置换，先用真空泵抽空，后将氮气充入管路，反复充放几次，氮气置换完毕。改装置包括真空泵、真空表、相关阀门、管路等。

气体泄漏检测仪

(SQJ-IA)

济南赛思特流体系统设备有限公司

地址：济南市工业北路182-27号

电话：0531-68858218   18660138026

传真：0531-88964599

网址：http://www.shine-east.com

气体泄漏检测仪操作说明：

1、按动：ON 轻触按钮，机器通电，显示屏显示数字

2、预热三分钟，在清洁空气中数字显示000，若有偏差，旋动调零按钮，使数字回零，仪器进入正常工作状态

3、当有被测气体泄漏时，显示数字发生改变，显示数字***大时探头所处位置即为气体泄漏点，其数值为被测气体在空气中爆炸下限百分比浓度。

4、当被测气体浓度大于20%LEL时发出声光报警；当被测气体浓度小于20%LEL时，声光报警自动消除。

5、当仪器发出欠压声光报警时，说明电池电压不足，应立即关机充电。每次充电6-7小时，本仪器配备充电器。

6、充电方法：将仪器电源开关处于关闭状态，充电器的充电插头插入仪器的充电插孔，将充电器的电源插头插头交流220V电源插座上，这时充电器上的红色指示灯亮，说明充电正常。（注:充电要求在安全场所）

7、按下OFF按钮2-3秒，仪器关机。

8、保修一年，终生服务。

9、技术参数
