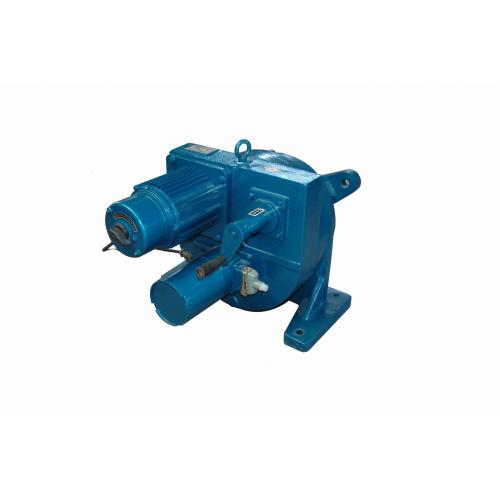

DKJ系列角行程电动执行机构是工业过程测量和控制系统的终端控制装置，它能够将系统的控制信号转换成输出轴的角位移以控制阀门的内截流件的位置或者其他调节机构，使被控介质按系统规定的状态工作。
电动执行机构按照控制方式分为比例式和积分式，比例式执行机构由电动伺服放大器和积分式执行机构组成，它能够将系统的控制信号与关于输出轴位置反馈信号加比较以改变输出轴的行程使之与输入信号成比例关系，积分式执行机构由伺服电动机、减速器、以及位置发送器组成，它能够与电动操作器配合对阀门或其他调节机构实现远方操作。
一、用途
DKJ-M型电动执行机构是DDZ型电动单元组合仪表中得执行单元，它接受调节单元信号，自动的操纵执行机构完成调节任务，广泛地应用于电站、化工、石油、冶金、建材、水处理等行业。DKJ型电动执行机构，配上各种电动操作器，可完成调节系统的“手动”“自动”的勿扰切换，及时对被调节对象的远程手动操作。
二、规格型号
|
规格
|
输出力矩Nm
|
行程时间S
|
重量（kg)
|
|
0～10mA
|
4～20mA
|
|
DKJ-210M
|
DKJ-2100M
|
100
|
25
|
30
|
|
DKJ-310M
|
DKJ-3100M
|
250
|
45
|
|
DKJ-410M
|
DKJ-4100M
|
600
|
75
|
|
DKJ-510M
|
DKJ-5100M
|
1600
|
125
|
|
DKJ-610AM
|
DKJ-6100AM
|
2500
|
40
|
130
|
|
DKJ-610M
|
DKJ-6100M
|
4000
|
60
|
175
|
|
DKJ-710M
|
DKJ-7100M
|
6000
|
60
|
230
|
|
DKJ-810M
|
DKJ-8100M
|
10000
|
100
|
230
|
三、主要技术性能
1、输入信号：Ⅱ型0-10mA,DC;Ⅲ型4-20mA,DC
2、输入通道：三个
3、输入通道阻抗：Ⅱ型200Ω；Ⅲ型250Ω
4、输出推力：见上表
5、全行程时间：见上表
6、基本误差限：±2.5%
7、死区：≤3%
8、阻尼特性：≤3三次半周期
9、回差：1.5%
10、电源电压：220V(+10%,-15%) 频率50Hz
11、使用环境温度：执行机构：-10～+55℃或-25～+70℃；放大器：0～+50℃
12、使用环境相对湿度：执行机构：≤95%；放大器：10%～70%
一、用途
DKJ-D系列电动执行机构是我厂在原普通型DKJ电动执行机构基础上吸收国外先进技术，应用国外新技术、新器件开发成功的一种具有智能功能的全电子式的控制电路与机构一体化得新产品。DKJ-D型电动执行机构可以直接接受计算机DCS或各类调节单元的4～20mA或1～5V，自动控制各种风门、阀门、挡板等调节机构，无需另外配置伺服放大器，可广泛应用于电子、冶金、石油、化工等行业。
二、规格型号
|
规格
|
输出力矩Nm
|
行程时间S
|
重量（kg)
|
|
0～10mA
|
4～20mA
|
|
DKJ-210D
|
DKJ-2100D
|
100
|
25
|
30
|
|
DKJ-310D
|
DKJ-3100D
|
250
|
45
|
|
DKJ-410D
|
DKJ-4100D
|
600
|
75
|
|
DKJ-510D
|
DKJ-5100D
|
1600
|
125
|
|
DKJ-610AD
|
DKJ-6100AD
|
2500
|
40
|
130
|
|
DKJ-610D
|
DKJ-6100D
|
4000
|
60
|
175
|
|
DKJ-710D
|
DKJ-7100D
|
6000
|
60
|
230
|
|
DKJ-810D
|
DKJ-8100D
|
10000
|
100
|
230
|
三、主要技术性能
1、输入信号：Ⅱ型0-10mA,DC;Ⅲ型4-20mA,DC
2、输入通道：三个
3、输入通道阻抗：Ⅱ型200Ω；Ⅲ型250Ω
4、输出推力：见上表
5、全行程时间：见上表
6、基本误差限：±2.5%
7、死区：≤3%
8、阻尼特性：≤3三次半周期
9、回差：1.5%
10、电源电压：220V(+10%,-15%) 频率50Hz
11、使用环境温度：执行机构：-10～+55℃或-25～+70℃；放大器：0～+50℃
12、使用环境相对湿度：执行机构：≤95%；放大器：10%～70%
一、用途
直连式角行程电动执行机构直接安装在阀门的法兰上，避免了普通角行程电动执行机构在使用时需构筑底座配置连杆等机构，及降低了费用有提高了调节精度。
DKJ-Z系列角行程电动执行机构提供两种防护形式的产品；普通型和户外型。普通型电动执行机构为室内现场安装仪表；户外型角行程电动执行机构具有良好的防水防尘性能，能够在风雨等恶劣天气的室外环境长期工作。
DKJ-Z直连式角行程电动执行机构的位置发送器有两种形式，模块化位置发送器实现了位置反馈电路的微型化、模块化、免维修，技术有所改善，可工作于较恶劣的环境。
电动执行机构的自动控制系统配用DFD系列电动操作器，可以实现控制系统自动和手动功能的无扰切换。
电动执行机构安全可靠，安装、调试。操作维修方便，广泛的应用在能源、冶金、化工、建材等行业在工业工程测量和控制系统中发挥重要作用。
二、规格型号
|
型 号
|
输出扭矩
Nm
|
全行程时间
S
|
|
Ⅲ型（4~20mA）
|
Ⅱ型（0~10mA）
|
|
|
|
DKJ-2100-Z
|
DKJ-210-Z
|
100
|
25
|
|
DKJ-3100-Z
|
DKJ-310-Z
|
250
|
25
|
|
DKJ-4100-Z
|
DKJ-410-Z
|
600
|
25
|
|
DKJ-5100-Z
|
DKJ-510-Z
|
1600
|
25
|
|
DKJ-6100A-Z
|
DKJ-610A-Z
|
2500
|
40
|
|
DKJ-6100-Z
|
DKJ-610-Z
|
4000
|
60
|
|
DKJ-7100-Z
|
DKJ-710-Z
|
6000
|
60
|
|
DKJ-8100-Z
|
DKJ-810-Z
|
10000
|
1000
|
主要技术指标
1. 输入信号：4~20mA DC或0~10mA DC；
2. 输入通道：三个；
3. 输入通道阻抗：Ⅲ型250Ω Ⅱ型200Ω；
4. 输出扭矩：见表；
5. 全行程时间：见表；
6. 基本误差限：±2.5％；
7. 回差：≤1.5％；
8. 死区：≤3％；
9. 阻尼特性：≤3次半周期；
10. 电源：单相 电压220V ±10％ 频率50Hz；
11. 使用环境：环境温度-25℃~+70℃；
相对湿度≤95％
一、用途
DKJ-B系列隔爆型角行程电动执行机构是工业过程测量和控制系统的终端控制装置，他能够将系统的控制信号转换成输出件的角位移以控制阀门内截流软件的位置或其他调节机构是被控介质按照系统规定的状态工作。
DKJ-B系列隔爆型角行程电动执行机构依据国家标准GB3836.1-2000和GB3836.2-2000《爆炸性气体环境用电气设备》设计制造并经***防爆鉴定机关审查合格。本产品的防爆型为隔爆型，防爆等级为dIIBT3，可在含有传爆能力不高于B级T3组气体的II类场所工作。
DKJ-B系列隔爆型电动执行机构按照控制方式分为比例式和积分式。比例式电动执行机构将系统的控制信号与关于输出件位置的反馈信号加以比较以改变输出件的行程使之与输入信号成比例关系。普通形式的比例式电动执行机构由GAMX型位置定位器和积分式电动执行机构组成，，电子式电动执行机构为整体化比例式结构，积分式电动执行机构由伺服电动机、减速机和位置发送器组成，它既能和GAMX型位置定位器组成比例式电动执行机构，也能够与电动操作器配合对阀门或其他调节机构实现远方操作。
DKJ-B系列隔爆型角行程电动执行机构的安装形式分为普通型（底座安装、由输出臂通过连杆与阀门等调节机构连接）和直连型（法兰安装，输出轴与调节机构的转轴直接对接）
DKJ-B系列比例式隔爆型角行程电动执行机构配接DFD-1300型电动操作器可以实现：手动"自动的勿扰切换、自动运行和手动“远方”操作。
DKJ-B系列隔爆型角行程电动执行机构安全可靠，安装，调试操作、维修方便，广泛在能源，冶金 、化工、建材等行业，在工业工程测量和控制系统中发挥重要作用。
二、规格型号
|
Ⅲ型 型号
|
DKJ-2100BD
|
DKJ-3100BD
|
DKJ-4100BD
|
DKJ-5100BD
|
DKJ-6100ABD
|
DKJ-6100BD
|
DKJ-7100BD
|
DKJ-8100BD
|
|
输入信号
|
4～20mA DC
|
|
输出扭矩N.m
|
100
|
250
|
600
|
1600
|
2500
|
4000
|
6000
|
10000
|
|
全行程时间S
|
25
|
40
|
60
|
60
|
100
|
三、主要技术性能
1、输入信号：Ⅱ型0-10mA,DC;Ⅲ型4-20mA,DC
2、输入通道：三个
3、输入通道阻抗：Ⅱ型200Ω；Ⅲ型250Ω
4、输出推力：见上表
5、全行程时间：见上表
6、基本误差限：±2.5%
7、防爆等级 dⅡBT3
8、阻尼特性：≤3三次半周期
9、回差：1.5%
10、电源电压：220V(+10%,-15%) 频率50Hz
11、使用环境温度：执行机构：-10～+55℃或-25～+70℃；
12.空气中允许含有传爆能力不高于B级T3组得爆炸性气体，但不含有腐蚀性气体。
