一、产品简介：

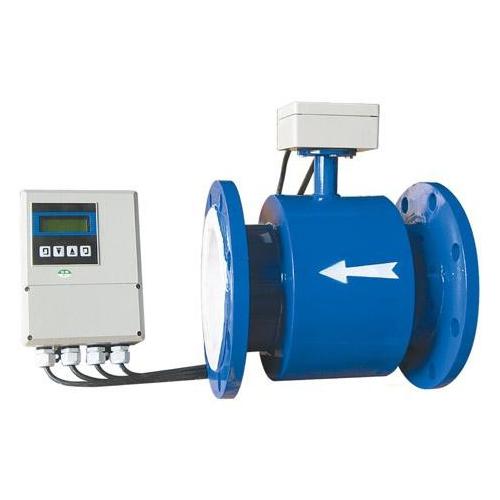

ZD -LDF型 分体式电磁流量计 测量原理是基于法拉第电磁感应定律， 分体型电磁流量计 由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由 屏蔽电缆 连接。 分体式电磁流量计 传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域测量高温,高湿,不便观察的环境。
二、性能特点
◆无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
◆测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
◆采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
◆采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
◆仪表精度：管道式0.5级、1.0级；插入式2.5级
◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
分 离 型： 传感器IP68(水下5米，仅限于橡胶衬里)
◆输出信号：4～20mA.DC，负载电阻0～750Ω
◆电源电压：90～220V.AC、24±10%V.DC
分体式电磁流量计四、产品选型
|
型号
|
口径
|
|
|
ZD- LDF
|
15~2600
|
|
|
|
代号
|
安装形式
|
|
|
Y
|
一体式
|
|
F
|
分体式
|
|
|
代号
|
转换器型号
|
|
ZA
|
圆形
|
|
ZB
|
方形
|
|
|
代号
|
输出信号
|
|
I.4
|
4~20mA
|
|
f
|
频率 1KHz
|
|
Rs
|
串行通讯（485）
|
|
C
|
控制输出
|
|
|
代号
|
防爆要求
|
|
N
|
无防爆
|
|
EX
|
防爆（仅适用于分体式）
|
|
|
代号
|
介质温度
|
|
T1
|
≤65℃
|
|
T2
|
≤120℃
|
|
T3
|
≤180℃(仅适用于分体式）
|
|
|
代号
|
内衬材质
|
|
NE
|
氯丁橡胶（≤65℃）
|
|
PTFE
|
聚四氟乙烯（≤189℃）
|
|
PVC
|
聚氯乙烯（≤70℃）
|
|
|
代号
|
电极材质
|
|
316L
|
不锈钢
|
|
HC
|
哈氏合金C
|
|
HB
|
哈氏合金B
|
|
Ti
|
钛
|
|
Ta
|
钽
|
量程范围确认
一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，***低流速应不小于0.2m/s，***高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量(㎡/h) D:管道内径 V：流速(m/h)
电磁流量计的量程Q应大于预计的***大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。
