一.ZDLG系列一体化孔板流量计概述
一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06
孔板流量计适用范围
1. 公称直径： 15 mm ≤DN≤1200mm
2. 公称压力：PN≤10MPa
3. 工作温度：－50℃≤t≤550℃
4. 量程比：1:10， 1:15
5. 精度：0.5级，1级
节流装置又称为差压式流量计,是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点.

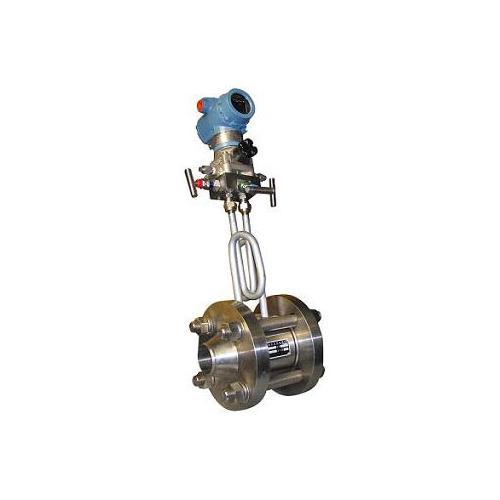

二.孔板流量计外形
|
型号
|
说 明
|
|
ZD LG |
节流装置（ 孔板流量计 ） |
|
|
代号 |
按其结构特征的两大基本分类
|
|
|
K |
孔板
|
|
|
P |
喷嘴等
|
|
|
代号
|
公称压力（105Pa）
|
|
|
2.5
|
2.5
|
|
|
10
|
10
|
|
|
16
|
16
|
|
|
25
|
25
|
|
|
64
|
64
|
|
|
100
|
100
|
|
|
200
|
200
|
|
|
代号
|
口径(mm)
|
|
|
15～1200 |
15～1200mm
|
|
|
代号
|
按其结构形式细分
|
|
|
H
|
标准孔板(环室)
|
|
|
Y
|
标准孔板(法兰)
|
|
|
K
|
标准孔板(钻孔)
|
|
|
I
|
ISA 1932喷嘴
|
|
|
L
|
长径喷嘴
|
|
|
W
|
文丘利喷嘴
|
|
|
G
|
经典文丘利管
|
|
|
S
|
双重孔板
|
|
|
Q
|
圆缺孔板
|
|
|
Z
|
锥形入口孔板
|
|
|
R
|
1/4圆孔板
|
|
|
P
|
偏心孔板
|
|
|
N
|
整体(内藏)孔板
|
|
|
X
|
楔形孔板
|
|
|
T
|
不在上述之列的特殊节流装置
|
|
|
代号
|
介质
|
|
|
1
|
液体
|
|
|
2
|
气体
|
|
|
3
|
蒸汽
|
|
|
4
|
高温液体
|
|
|
代号
|
补偿形式
|
|
|
N
|
不带压力、温度补偿
|
|
|
P
|
带压力补偿输出
|
|
|
T
|
带温度补偿输出
|
|
|
Q
|
带压力、温度补偿输出
|
|
|
代号
|
变送器差压量程范围
|
|
|
0
|
微差压量程
|
|
|
1
|
低差压量程
|
|
|
2
|
中差压量程
|
|
|
3
|
高差压量程
|
|
|
代号
|
是否带现场显示
|
|
|
W
|
节流装置传感器
|
|
|
X
|
智能节流装置（ 流量计 ）
|
