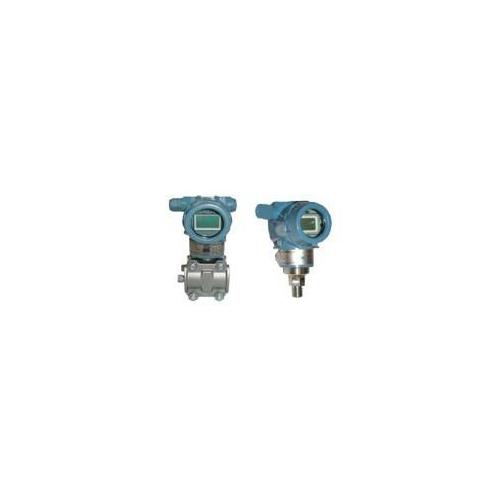

[代理] 威尔泰压力变送器(WT1151/WT2000)

1、产品介绍

　　WT1151、WT2000系列智能电容式变送器是以微处理器为核心的压力仪表，它在传统的1151电容式变送器的

结构上增加了通讯和其它功能。用375通讯手操器或采用HART协议的其它主机可在控制室、变送器现场或只要

同控制回路相连的任何地方同它进行双向通讯（读、写数据金额诊断）。

2、主要特点

　　WT1151、WT2000系列智能电容式变送器除了一般电容式变送器的固有特点外，还具有如下特点：

　● 智能电子部件仅由一块板组成；

　● 量程比15：1，推荐10：1（WT1151）； 量程比40：1，推荐10：1（WT2000）；

　● 0～100Pa至0～41370kPa；

　● 就地按键调整量程和零点；

　● 符合HART协议，可用HART通讯手操器375进行双向通讯而不中断输出信号；

　● 在采用HART协议的分散控制系统中同主机进行双向通讯；

　● 具有自诊断和远程诊断功能；

　● 带有EEPROM，不因断电丢失数据；

　● 采用二线制的工作方式，4～20mA输出；

　　WT2000系列智能电容式变送器除了以上特点，还具备一下特点：

　● 按电磁兼容（EMC）要求精心设计，通过了“CE”认证；

　● 采用数字温度补偿技术，使得变送器的温度特性有极大的提高；

　● 积木化小型化结构，稳定可靠，不需开盖，采用就地按键调整量程和零点。

３、功能规范

　使用对象：液体、气体和蒸汽

　测量范围：见产品系列

　输出信号：二线制4～20mA直流信号上叠加数字信号，由用户选择开方或线性输出。

　供电电源：供电电源12～45VDC，带LCD数字显示器15～45VDC，一般工作电源为24VDC。

　负载特性：电路板的***大负载电阻RL为：RL＝（Vs－12V）/0.023A

　　　　　　式中RL－***大负载电阻；　　　Vs－供电电源电压V；

　指示器：现场输出指示有电流表；线性指示0～100％，LCD数字显示器，WT2000系列可以显示工程单位，

　　　　　输出电流。

　量程和零位：就地按钮调整或通过采用HART通讯器进行调整。

　正负迁移：● 差压变送器：***大正迁移量为测量范围上限值（URL以下同）与测量量程之差；

　　　　　　　　***大负迁移量为URL。

　　　　　　● 压力变送器：***大正迁移值为URL与测量量程之差；***大负迁移量不大于大气压。

　　　　　　● ***压力变送器：***大正迁移值为URL与测量量程之差；无负迁移。

　故障报警：自诊断程序检测出故障，模拟输出高于22mA或低于3.8mA报警，报警高低可通过电子部件上开关

　　　　　　进行选择。

　变送器状态与保护；拨动电子部件上开关可以防止变送器组态的改变。

　环境温度：-25～+75°C

　储藏稳定：-10～+55°C

　阻尼：电气阻尼为0.2～16s，可按0.1s间隔调整，敏感元件（充硅油）固有时间0.2s，量程代号2为0.2s。

４、技术参数

（参比条件：无迁移、充硅油和隔离膜片为316L不锈钢情况下）

　准确度等级：见产品系列。

　稳定性：十二个月内不超过变送器准确度。

　温度影响：在***大量程时，每10°C变化量参见表1

　静压影响：在***大量程时的影响量，参见表2

　振动影响：0.1％***大量程值，10～60Hz，S＝0.07mm，

　　　　　　60～150Hz，g＝9.8m/s2，在任何方向上。

　电源影响：小于0.005％输出量程/V。

　电磁辐射影响：0.1％***大量程值，接受辐射频率27～500MHz，

　　　　　　　　试验场强3V/m。

　安装位置影响：当工作膜片不垂直时，可能产生不大于

　　　　　0.24kPa的零位系统误差，但此误差可通过调整零位

　　　　　来消除，对量程无影响。

　结构材料：压力容室、接头、泄放阀、隔离膜片等与介质接

表1

对于WT1151变送器其量程代码为2、3的温度影响为每10°C变化量≤±0.60％

表2

　　　　　 触的零件材料见各种型号的“订货型号规格”表。

　　　　　　● 螺栓为碳钢镀锌；

　　　　　　● 电气外壳为低铜铝合金电气壳，表面涂层为环氧喷塑。

　导压连接：在压力容室上连接螺孔为NPT1/4，引压接头上连接螺孔为NPT1/2，其中心距可通过改变连接块

　　　　　予以改变（51、54、57mm）。

　电气连接：变送器壳体有2个M20×1.5螺孔，壳体内有接线端和测量垫片，用以测试。如与通讯器相连时，

　　　　　则必须固定在测量垫片。

　重量：WT1151系列变送器约5kPg（不包括附件，带法兰变送器除外），

　　　　WT2000系列变送器约3.5kPg（不包括附件，带法兰变送器除外）。

5、智能电子部件

　　采用先进的集成电路及表面封装（SMT）技术，变送器的电子部件由一块电路板组成。

　　变送器的微处理控制A/D和D/A转换的工作，也能完成自诊断及实现数字通讯。

　　工作时，一个数字压力值被微处理器所处理，并作为数字存储，以确保精密的修正和工程单位的转换。

　此外。微处理器也能完成传感器的线性化、量程比、阻尼时间以及其它的功能，EEPROM存储所有的组态、

　特性化及数字微调的参数，存储器为非易失性的，因此即时断电，所存储的数据仍能完好保持，以随时实

　现智能的通讯。

　软件

　　　通过一台375手操器对WT1151、WT2000智能变送器进行测试和组态。或者任意的支持HART通讯协议的上

　位系统完成通讯。HART协议使用工业标准的BELL 202频率相移键控（FSK）技术，以1200Hz或2200Hz的数字

　信号叠加在4～20mA的信号上，实现通信，通信时频率信号对4～20mA的模拟量不产生任何影响。

　自诊断

　　　WT1151、WT2000智能变送器可完成连续地自诊断。如果变送器被检测出故障，则变送器的输出由用户可

　选择22mA或小于3.8mA的其中一个值，并且任何的HART的上位机设备均能显示该变送器自诊断的特殊的信息

　代码。

　格式化

　　　格式化功能是在变送器进行初始化设定和对数字电子部件进行维护时使用，标准的格式化菜单提供了

　 两个功能：传感器调整，模拟输出调整。

　 传感器调整：包括特性化与传感器微调，使电子部件的数字输出精确地反映压力输入。必须同时使用精密

　　　　　　　 的标准压力源。

　　　● 特性化：尽管WT1151、WT2000智能变送器在出厂时就已被特性化处理好，但用户仍可以使用这一功

　　　　 能，将现有的WT1151模拟变送器作一些简单的更新，使它转化成智能型。

　　　　 特性化功能：调节WT1151、WT2000智能变送器的电子部件，让它正确地反映传感器组件的输出。

　　　● 传感器微调：本功能允许对特性化处理后的数字输出进行微量调节，它影响原特性化的结果。

　　　　 详细请见使用说明书。

　　模拟调整：使仪表的数字电流与仪表的4～20mA模拟电流一致。

　　　　注意：在这些调整之前，必须仔细阅读使用说明书。

　组态

　　　标准组态 　除非特别指定，否则将按下列组态供货：工程单位－kPa；4mA－0kPa；20mA－量程上限值；

　　　　　　　　 输出－线性

　　　软件标签 　空白[软件标签（8个字符），除非指明，否则是空白]

　　　特殊组态 　除标准组态参数外，用户还可以指定下列附加的数据
