HL型环链离心斗式提升机工作原理:

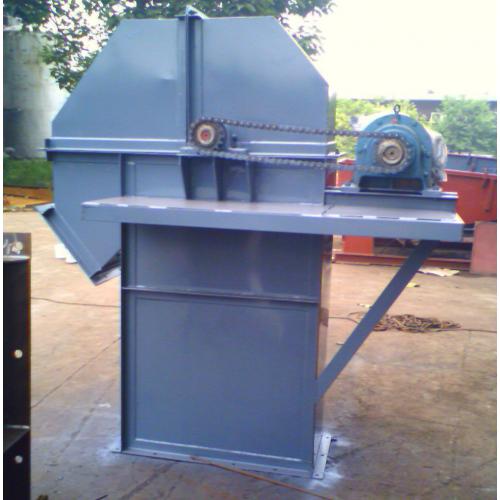

我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成（见下图）。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成（见下图）。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条。
HL型环链离心斗式提升机主要特点:
1.运行平稳、输送效率高。
2.料斗形式多，应优先选用。
3.适应性强、安装维修方便、寿命长。
4.整机体积小、转速高、确保快速均匀输送。
HL型环链离心斗式提升机主要技术参数：
|
项 目
|
提 升 机 型 号
|
|
HL300
|
HL400
|
|
S制法
|
Q制法
|
S制法
|
Q制法
|
|
输送能力，平方米/小时
|
28
|
16
|
47.2
|
30
|
|
料斗容量，升
|
5.2
|
4.4
|
10.5
|
10
|
|
斗距，毫米
|
500
|
500
|
600
|
600
|
|
运行部分（料斗牵引链条）
公斤/米
|
24.8
|
24
|
29.2
|
28.3
|
|
牵引链条
|
型式
|
锻造环形链
|
|
园钢直径（毫米）
|
18
|
18
|
|
节距 （毫米）
|
50
|
50
|
|
破断强度（公斤）
|
12800
|
12800
|
|
料斗运动速度（米/秒）
|
1.25
|
1.25
|
|
传动链条轴转数（转/分）
|
37.5
|
37.5
|
|
输送物料的散状比重
|
H,米
|
N,千瓦
|
H,米
|
N,千瓦
|
H,米
|
N,千瓦
|
H,米
|
N,千瓦
|
|
0.8
|
59
|
6.35
|
64
|
4.36
|
30
|
7
|
33
|
6.3
|
|
1.0
|
52
|
7.55
|
60
|
5.12
|
27
|
7.6
|
30
|
7
|
|
1.25
|
41
|
8.7
|
49
|
5.3
|
23
|
8
|
26
|
7.6
|
|
1.6
|
31
|
9.7
|
39
|
5.3
|
18.5
|
8.4
|
22
|
8.2
|
|
2.0
|
24
|
9.7
|
29
|
5.35
|
15
|
8.6
|
18
|
8.4
|
|
传动装置制法
|
C1
|
C2
|
C3
|
C4
|
C1
|
C2
|
|
圆柱齿轮减速机
|
传动装置右装
|
JZQ400—IV—3U
|
JZQ400—IV—3U
|
|
传动装置左装
|
JZQ400—IV—4Y
|
JZQ400—IV—4Y
|
|
电动机型号
|
Y132M2—6
|
Y160M—6
|
Y160L—6
|
Y160M—6
|
Y160L—6
|
|
传动装置功率（千瓦）
|
5.5
|
7.5
|
7.5
|
7.5
|
7.5
|
7.5
|
|
棘轮制动装置（齿轮X模数）
|
6X18
|
6X18
|
8X15
|
8X15
|
6X18
|
8X15
|
|
传动装置重量（公斤）
|
628
|
702
|
870
|
885
|
902
|
917
|
|
物料的***大块度(毫米)
|
25
|
35
|
45
|
55
|
