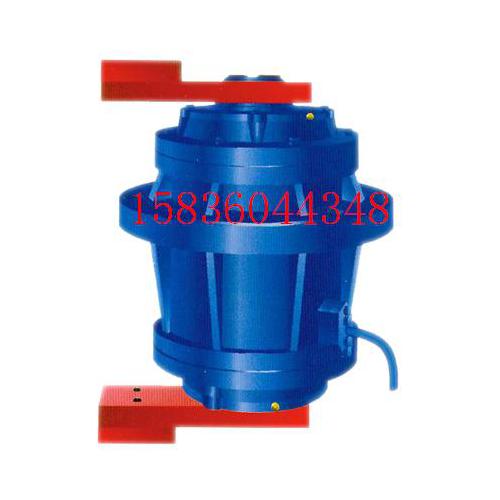

YZUL型系列振动电机、鑫达振动 - 新乡市鑫达振动设备有限公司

详细信息

YZUL型振动电机主要特点：
1.噪音低、能耗低、效率高。
2.体积小、重量轻、启动迅速。
3.安装便捷、维护简单、寿命长。
4.激振力易于无级调整且调节范围广、振动无机械传导。

YZUL型振动电机工作原理:
振动电机是动力源与振动源结合为一体的激振源，振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。YZUL系列振动电机由电机本身运行产生易于调整的水平、垂直、倾斜等方向多元激振力，形成物料的快速平面分散、中心聚集、平面旋转、三维旋转等多种运动方式，用于控制排料速度、处理精度等机械性能指标，以其独特的结构特点适应于不同的机械对振动源的要求。

ZUL型振动电机型号说明：

YZU L □ □
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ │
│ │ │ │
│ │ │ └────────── 电机级数
│ │ │
│ │ └───────────-　***大激振力（KN）
│ │
│ └────────────- 立式安装
│　
└──────────────-　振动源三项异步电动机
　

YZUL型振动电机技术参数:

型号	L1	L2	B	Φ1	Φ2	Φ3	II	d	L3	R	功率(Kw)
YZUL-1-4	231	170	16	190	138	165	4	12	104	70	0.12
YZUL-3-4	209	144	20	230	155	200	4	12	74	90	0.18
YZUL-5-4	326	212	22	245	165	210	6	12	85	135	0.25
YZUL-8-4	340	233	24	270	195	235	6	14	103	140	0.55
YZUL-10-4	436	290	34	310	220	265	8	18	144	185	0.75
YZUL-15-4	452	299	34	310	220	265	8	18	144	185	1.1
YZUL-30-4	488	328	27	370	265	315	8	22	153	200	1.5
YZUL-50-4	552	374	35	450	330	390	8	26	150	230	2.2

　YZUL型振动电机安装尺寸图表:

YZUL系列立式振动电机技术参数及外形尺寸表
序号	型号	激振力 (KN)	功率(KW)	同步转速(rpm)	安装尺寸(mm)			外形尺寸(mm)
序号	型号	激振力 (KN)	功率(KW)	同步转速(rpm)	φ3	N	φ	φ1	φ2	L1	L2	L3
1	1-4	1	0.12	1500	165	4	12	190	138	231	170	104
2	3-4	3	0.18		210	6	13	240	150	270	155	90
3	5-4	5	0.25		230	6	17	260	190	330	185	120
4	10-4	10	0.55		270	6	17	300	200	388	220	140
5	20-4	20	1.1		315	6	22	370	230	490	280	150
6	30-4	30	1.5		315	6	22	370	230	510	300	170
7	40-4	40	2.2		315	6	22	370	270	510	330	150
8	50-4	50	2.5		380	6	30	445	325	610	350	220
9	75-4	75	3.7		380	6	30	450	325	720	420	268
YZUL系列立式振动电机技术参数及外形尺寸表
序号	型号	激振力 (KN)	功率(KW)	同步转速(rpm)	安装尺寸(mm)			外形尺寸(mm)
序号	型号	激振力 (KN)	功率(KW)	同步转速(rpm)	φ3	N	φ	φ1	φ2	L1	L2	L3
1	3-4	3	0.18	1500	200	4	12	230	155	209	144	74
2	5-4	5	0.25		210	4	12	245	165	326	212	85
3	8-4	8	0.55		235	6	14	270	190	340	233	144
4	10-4	10	0.75		265	8	18	310	220	436	290	144
5	15-4	15	1.1		265	8	18	310	220	452	299	144
6	30-4	30	1.5		315	8	22	370	264	488	328	153
7	50-4	50	2.2		390	8	26	450	330	550	374	150
