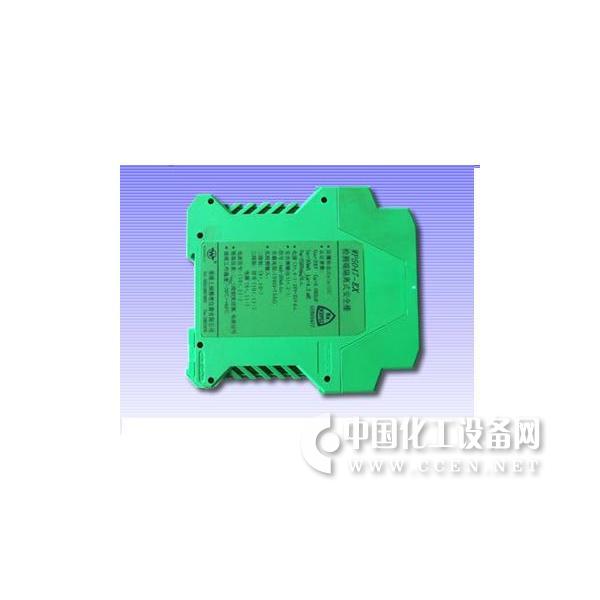

该系列模块特点是小型化并采用国际通用的DIN导轨安装标准，具有极高的性能价格比，采用先进的SMD工艺，工作十分可靠和稳定，是智能调节器和DCS系统理想的配套单元。
|
|
|
|
精度
|
±0.2%F.S
|
绝缘强度
|
输入、输出和电源之间，AC1500V/1分钟
|
|
线性
|
±0.1%F.S
|
绝缘电阻
|
输入、输出和电源之间，100MΩ（DC500V）
|
|
负载电阻
|
250~750Ω
|
消耗功利
|
1.5W（一路）
|
|
温度系数
|
＜100ppm/℃
|
电源
|
DC24V±10%
|
|
响应时间
|
＜0.1S（0-9%）
|
工作温度
|
0 ＜95%RH
|
|
|
名称
|
规格及型号
|
输入信号
|
输出信号
|
功能
|
|
配电器（单通道）
|
SWP-8047
|
4~20mADC
|
4~20mADC或1~5VDC
|
它向两线制变送器提供配电电源，并将变送器的信号隔离转换为输出
|
|
配电器（双通道）
|
SWP-8036
|
4~20mADC
|
4~20mADC或1~5VDC
|
|
配电器（一进二出）
|
SWP-8035
|
4~20mADC
|
4~20mADC或1~5VDC
|
|
配电器/隔离器
|
SWP-8039
|
4~20mADC
|
4~20mADC或1~5VDC
|
|
隔离器（单通道）
|
SWP-8067
|
4~20mADC
|
4~20mADC或1~5VDC
|
输入、输出信号隔离转换
|
|
隔离器（双通道）
|
SWP-8038
|
4~20mADC
|
4~20mADC或1~5VDC
|
|
隔离器（一进二出）
|
SWP-8034
|
4~20mADC
|
4~20mADC或1~5VDC
|
|
隔离器（单通道）
|
SWP-8068
|
1~5VDC
|
4~20mADC或1~5VDC
|
|
隔离器（双通道）
|
SWP-8069
|
1~5VDC
|
4~20mADC或1~5VDC
|
|
热电偶变送器
|
SWP-8081
|
热电偶(单路输入)
|
4～20mADC或1～5VDC （双路隔离输出）
|
将温度传感器的信号转换为隔离的模拟信号输出
|
|
热电阻变送器
|
SWP-8083
|
热电阻(单路输入)
|
4～20mADC或1～5VDC （双路隔离输出）
|
仪表内部输出端可转换1~5VDC/4~20mADC
|
|
SWP8000系列配电器是一种小型化卡装式仪表，主要功能是通过直流转换器为现场安装的两线制变送器提供一个隔离的电源，同时又将两线制变送器输送来的4～20mA DC信号转换成与之隔离的1～5VDC/4～20mA直流信号，供给指示、记录仪、模拟调节器、DCS系统，广泛用于工业生产过程检测与控制系统。因此本配电器是构成非防爆自动控制系统不可缺少的仪表品种。
|
|
SWP8000系列隔离器是一种小型化卡装式仪表，主要功能是将4~20mADC或1~5VDC信号转换成相互隔离的4~20mADC或1~5VDC输出供给指示、记录仪、模拟调节器、可编程单/多回路数字调节器、分散控制系统及工业过程控制机等，并组成各种各样自动监视、控制系统。因此本隔离器是构成非防爆自动控制系统不可缺少的仪表品种。
|
