一、概述
SF-TUF型系列超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间完全相同(***可实际测量零流量的技术)；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：
二、仪表特点
·■高精度测量
线优度优于0.5%,重复性精度优于0.2%,测量精度优于±1.0%；
·■非接触式测量

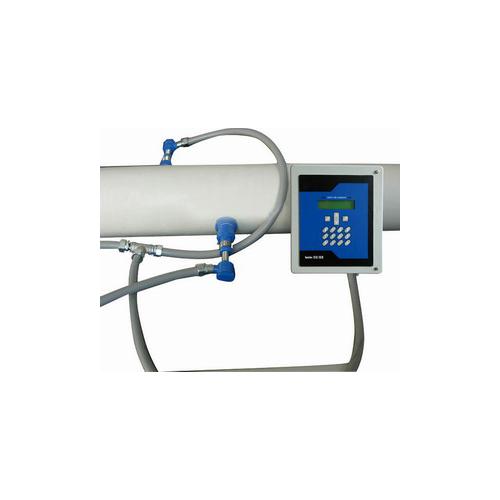

将带磁性的超声波流量计传感器吸附在管道外壁,即可完成流量测量；
·■测量范围大
选用不同型号的传感器,可实现口径DN15-DN6000mm管道流量的测量；
·■支持中文英文菜单
不同版本的流量计,可支持中文或英文菜单,方便快捷；
·■充电电源
内置大容量镍氢充电电池,可支持流量计连续工作20小时以上；
·■内置打印机
即可实现即时屏幕打印,还可以定时打印提前设定的多达20余项的测量结果；
·■内置数据记录器
可将提前设定的多达20余项的测量结果上传至计算机或联网通讯。
|
标准型号
|
型号
|
数量
|
|
描述
|
|
主机
|

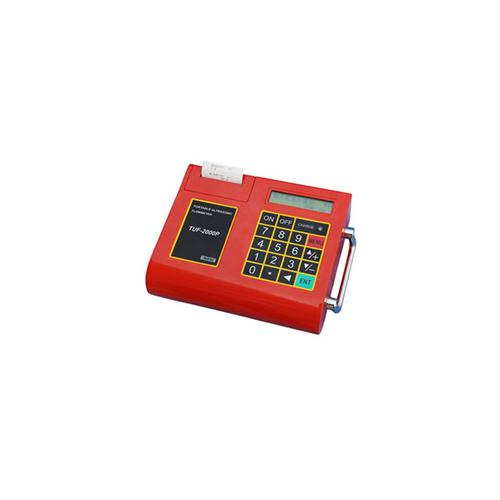

TUF-2000H
|
1个
|
体积：225×180×67mm，工作温度：-20-60℃，测量精
度±1%
|
|
中型传感器
|
TM-1
|
2只
|
带磁性，体积：64×35×32mm，工作温度：-40-110℃，
测量范围DN50-DN1000mm
|
|
超声波专用信号电缆
|
|
2根
|
长度：5m，用于连接超声波流量计主机和传感器
|
|
电源线
|
|
1根
|
长度3M，用于给超声波流量计充电或使用交流电，长时
间进行调整
|
|
热感打印纸
|
|
2卷
|
长度：30m
|
|
超声波专用耦合剂
|
|
1瓶
|
重量：110g，用于超声波传感器和管壁间超声波信号传
播
|
|
拉紧器
|
|
2根
|
长度：3m，***大拉力：100kg，用于非磁性管道捆绑传
感器
|
|
卷尺
|
|
1个
|
长度：3m，用于测量管道周长或俩个探头间的安装距离
|
|
说明书
|
|
1本
|
|
|
铝合金保护箱
|
|
1个
|
体积：456×335×133mm 适用于野外，井下等恶劣环境
|
