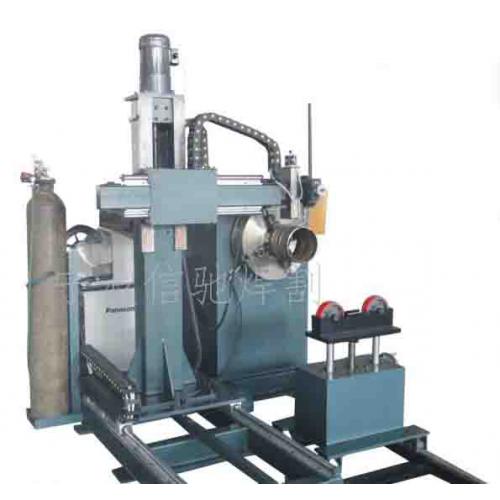

管子管件焊接中心
u 型号规格：MPAWM-24A（CO2）/MPAWM-24B（SAW）/MPAWM-24C（MIG/MAG）/MPAWM-24D（TIG）
u 结构形式：焊接操作机+夹持旋转机构+小车+线性轨道
u 性能特点：
ü 焊接合格率可达98%以上；
ü 满足各种管段环缝及平焊法兰的角焊缝的焊接要求；
ü 焊***始终处于***佳位置进行焊接确保完美的表面成型；
ü 特别适用于管件-管件焊接、管子-管件的焊接；
ü 焊接机头沿轨道移动，多道焊缝，各个焊缝位置均能实现高效焊接；
ü 依靠夹持旋转机构夹紧驱动，确保强大的输出扭矩；
ü 无任何焊接经验者即可在一周内熟练焊接；
ü 焊机操作采用工控集成系统，人机会话界面输入，各焊接参数可预先精确设定。
u 技术参数：
|
型号
参数
|
MPAWM-24A（CO2）
|
MPAWM-24B（SAW）
|
MPAWM-24C（MIG/MAG）
|
MPAWM-24D（TIG）
|
|
适用焊缝
|
各种管子-管子焊缝、管子-管件（法兰、弯头、大小头、三通、平焊法兰角焊缝等）
|
|
适用管径
|
￠60-￠630
（DN50-600）
或根据要求
|
￠159-￠630（DN50-600）
或根据要求
|
同A
|
同A
|
|
适用壁厚
|
3-60MM
|
6-60MM
|
3-10MM
（打底、填充、盖面）
10-60MM（打底）
|
3-18MM
（打底、填充、盖面）
|
|
适用材质
|
碳钢、合金钢、不锈钢等
|
碳钢、合金钢、不锈钢等
|
碳钢、合金钢、不锈钢、铝镁合金等
|
碳钢、合金钢、不锈钢、铝镁合金等
|
|
焊接方式
|
CO2气体保护焊
|
双丝细丝或
粗丝埋弧焊
|
MIG/MAG
|
TIG
|
|
适用范围
|
填充、盖面
|
填充、盖面
|
打底、填充、盖面、
|
打底、填充、盖面
|
|
焊接效率
|
250寸/天以上
|
220寸/天以上
|
180寸/280天以上
|
100寸/天以上
|
|
调节系统
|
采用本公司专用的焊***调整及摆动机构，数字化的精准摆幅、摆频控制
|
实现X轴、Y轴与Z轴三个方向调节
|
同A
|
数字化控制，可配备弧长跟踪功能，较大椭圆度的管段仍具有完美的焊接品质
|
|
控制系统
|
电气元件全部采用国际或国内名牌产品；PLC精确控制焊接参数，确保高品质的焊接性能
|
|
焊接电源
|
根据要求可配国际或国内名牌产品
|
根据要求可配国际或国内名牌产品
|
根据要求可配国际或国内名牌产品
|
根据要求可配国际或国内名牌产品
|
