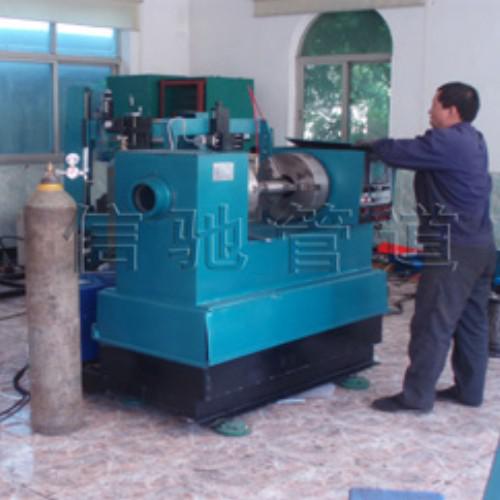

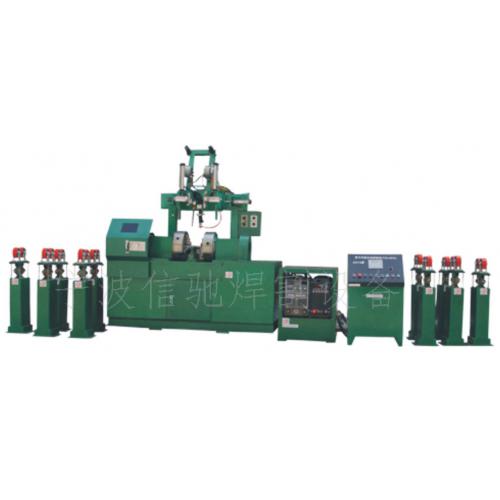

管子对接自动焊机(PAWM-3)

管子对接自动焊机

u       型号规格：PAWM-3C（TIG）

u       性能特点：

ü         主要用于长管与长管、筒体与筒体、长管与封头、筒体与封头等的环缝对接。根据不同壁厚需求可采用不同的焊接方式。如冷丝TIG焊、或TIG+MIG焊方式；

ü         焊炬采用十字摆动机构，具有电孤摆动等功能，满足不同焊接需求；

ü         采用PLC控制，控制准确、可靠；人机界面采用液晶触摸屏方式，中文显示，输入简单，直观方便

ü         焊接整机可上升下降，满足Φ20-Φ80的不同管径管子焊接时的自动上下对中，方便管子从卡盘中心孔穿入；

ü         跟据接长的长度要求可按需要配备支管小车，接长后长度可达1-96米；

ü         焊接工艺：冷丝TIG或热丝TIG焊自动填充盖面

u       技术参数：

Ø         适用管径：Φ20-Φ80；

Ø         适用壁厚：2-10MM；

Ø         适用材质：碳钢、合金钢、不锈钢等；

Ø         适用焊缝：各种管子-管子对接焊缝

Ø         适用焊丝直径：Φ0.8、Φ1.0、Φ1.2MM；

Ø         回转机构升降行程：80MM;

Ø         夹紧方式：两端自动对中夹紧；

Ø         回转调速：0-2.4r/min无级调速，两端同步回转；

Ø         焊接层厚度：每道约1-2MM；

Ø         焊接方式：TIG；

Ø         显示系统：数字显示，人机界面输入；

Ø         控制功能：直流/脉冲电流、横摆控制、送丝运动、保护气控制；

Ø         托架系统：配分体式焊机配套小车，根据任意管段长度沿轨道进行调节；

Ø     电气控制系统：采用国际或国内名牌产品， PLC精确控制，确保高品质的焊接性能。

Ø         焊接电源：配国际或国内名牌产品。
