[促销] PTH-1/ITM-52 孔内镀铜测试仪(PTH-1/ITM-52)

PTH-1規格

原理技術：

渦流式

***大可測量板：

不限

***薄可測量板：

1.0mm (40 mil)

***厚可測量板：

2.4mm (96 mil)

探針插入方法：

手動 (或用探針座)

自動板厚度和孔径辨別：

不需要

***小能測量孔：

Æ 0.4mm (16 mil) *

***大能測量孔：

Æ 1.5mm (60 mil) *

孔壁Cu厚度測量範圍：

2.5 - 100um (0.1 - 4 mil)

适合測量的孔徑範圍：

EP-30探針
0.8 - 2.0mm (32 - 80 mil)

EP-25探針
0.6 - 0.8mm (24 - 32 mil)

EP-20探針 **
0.45 - 0.6 mm (18 - 24 mil)

敷銅板铜箔厚度測量範圍：

SP-100探頭 **
15 - 100um (0.6 - 4.0 mil)

* 量度少於30mils或大於60mils時，需要使用特別之校正方法。
** 此為選件，須另外購買

一種快捷和容易的測試方法

- 無論已刻蝕和未刻蝕之板材均可很快地測量出孔內鍍銅厚度。

- 独一无二能测量更细的孔（0.45-0.6mm）。

- 可測量敷銅板铜箔厚度，一機兩用。

- 高解度之LCD顯示，坚固耐用之鍵盤。

- 可充電電池及交流連接器 (200V) 。

- 表面鍍鈦的探針可進行濕板测量，不會腐蝕探針。

- ***專利以渦流式設計，相比其他測厚儀能更少地受銅表面或蝕刻墊的影響。

- 內建功能包括：標準統計功能，長方條表示的統計圖和索引功能。

- 可儲存高至15,000个測量數據，及通过RS-232C下載(需配合软件)。

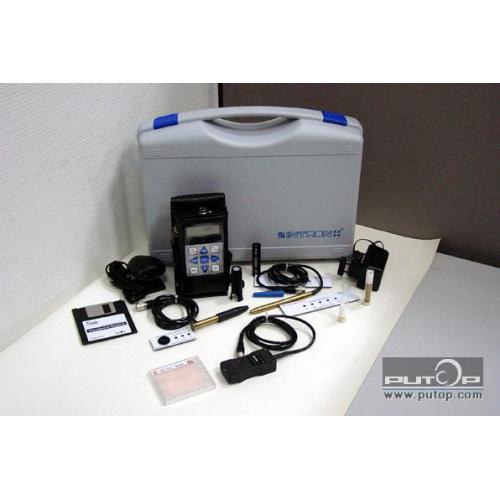

＊PTH-1基本型，包括以下配件

主機、EP-30探針、EP-25探針、相關配件

＊PTH-1D豪華型，包括以下配件

主機、EP-30探針、EP-25探針、EP-20探針、SP-100探頭、相關配件

EP-20 PTH孔壁厚度測量探針

SP-100敷銅板測量探頭

介紹：

   ITM-52系列是手持式 充電池供電的測厚儀。附有温度補償功能的測量PCB穿孔內鍍銅厚度之測厚儀，不受表面溫度影響，其所測出來的數據極為精確且穩定性高。

       它能於蝕刻前、後，測量PCB穿孔內鍍層厚度。獨特的設計使其能够完全勝任對雙層或多層電路板的測量，甚至可以穿透錫 (Sn) 和錫/鉛 (Sn/Pb) 抗蝕層進行測量。系列獨有的温度補償特性使其適用於在電鍍過程中進行厚度測量，進而降低廢料、重工成本。

應用:

　　渦電流式 (EP-20/25/30): 量測PCB孔銅蝕刻前或後鍍銅層厚度。

行業:

　　PCB製造業及其採購業

特色:　　

　　量測模式為渦電流式量測孔銅厚度, ***小可測孔徑達17.7mils (0.45mm:  EP-20*選配)

　　自動溫度補償，當測試頭放入孔銅內，立即精確的感應溫度，減少誤差

　　於錫或錫鉛上測量效果佳

　　快速測量面銅厚度

　　明亮的LCD顯示

　　可設定高、低極限，方便辨別出是否超出所測量的範圍

　　可設定導電率，符合產品標準

　　可利用熱感應印表機列印數據或傳輸至電腦上儲存

　　操作簡易、方便攜帶，可測量各種微小零件

　　測量單位mil及um

　　需標準片校正

　　擁有IR紅外線傳輸介面,可連接電腦作數據統計

　　包含專業的專用報表軟體，將統計、數據上傳至軟體，建立起一個詳細的報表。

規格:
