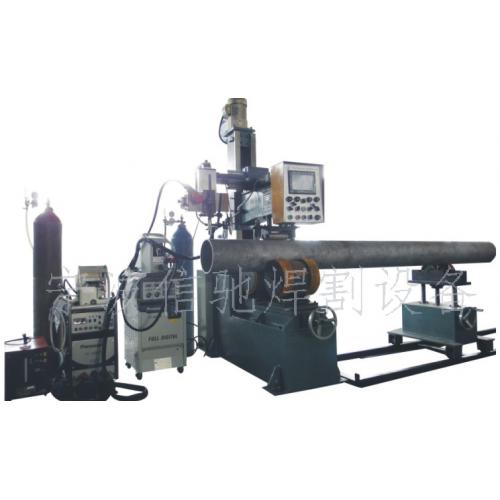

管道预制自动焊机(PAWM-24C)

PAWM-24C管道预制自动焊机

技术说明

一、        可焊工件情况

        适用管径及壁厚：φ60-630（DN50-600），壁厚3-60；

        焊接坡口形式：V型、Y型、U型、双V型等；

        焊接方式：MIG/MAG填充盖面

        可焊材质：不锈钢、合金钢、碳钢等。

二、        自动焊机说明

1.      特点描述：

ü      焊接合格率可达98%以上；

ü      焊接能力达280寸/天(DN200,SCH40)以上（手工焊的4→10倍）；

ü      自动焊机焊***上下左右调节均由步进电机驱动，整套摆动调节机构主体钢性好，外表美观，结构精密稳定。

ü      具有焊***自动微调功能，有效纠正焊缝跑偏及管子椭圆度问题；

ü      工件上料后可自动压紧，无需人工辅助，提高工作效率；

ü      采用齿轮减速机+蜗轮蜗杆传动，传动平稳可靠；

ü      如需焊平焊法兰的角焊缝需在订货时告知我公司，需增配角焊缝焊接机构；

2.    技术参数：

Ø      适用焊缝：各种管子-管件焊缝；

Ø      适用焊丝直径：Φ0.8、Φ1.0、Φ1.2mm；

Ø      焊接方式： MIG/MAG

Ø      显示系统：人机界面；

Ø      摆动机构：步进电机+高精密滚珠丝杆+高精密直线导轨

Ø      托架系统：配分体式焊机配套小车，根据任意管段长度沿轨道进行调节；

Ø      焊接调速：无级变频调速；

Ø      电气控制系统： PLC精确控制焊接参数。
