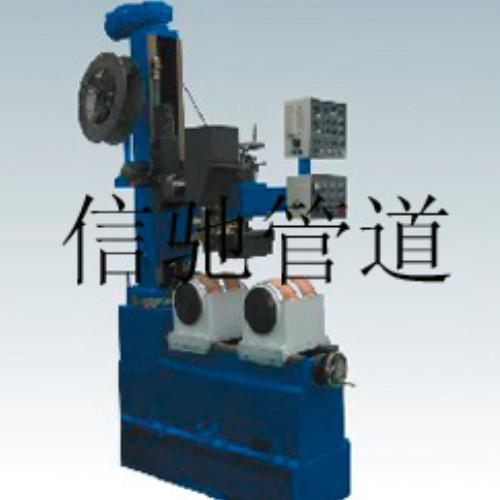

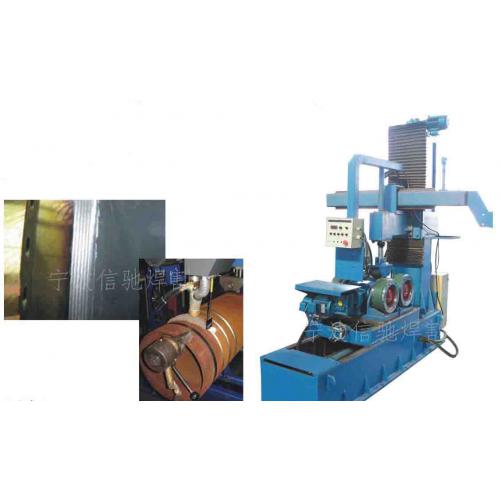

管道预制自动焊机(PAWM-24B)

PAWM-24B管道预制自动焊机

一、           可焊工件情况

         PAWM-24B适用管径及壁厚：Φ168-630mm（DN150-600），15-60mm；

         坡口形式：V型、U型、双V型等；

         焊接方式：双丝细丝埋弧焊；

         可焊材质：碳钢、不锈钢、合金钢等。

二、           管道预制自动焊机说明

1、工艺特点

Ø        埋弧焊的焊接工艺成熟，焊接效率高。

Ø        因焊接时没有明弧，作业环境优于其他常规的焊接方法。

Ø        焊接材料品种齐全。

Ø      采用细丝工艺，改变了埋弧大规范、大线能量的焊接参数，线能量与自动气保焊接近，工艺优于自动CO2气保焊。

Ø        焊接外观成形略差于自动CO2气保焊。

Ø        与自动CO2气保焊相比，填充层的药皮清理较困难。

2、技术参数

u        适用管径：Φ168-630mm（DN150-600）

u        适用壁厚：15～60mm

u        适用材质：碳钢、合金钢、不锈钢、低温钢等

u        适用焊缝：各种管段焊缝，如管子-管子、管子-法兰、管子-弯头焊缝等

u        驱动结构：主机自动驱动。

u        工作效率：200-300寸径/天

u        主机电源：380伏(+/-10%)-三相50HZ

u        管道标高：800mm

u        三维直线调整：X轴、Y轴与Z轴三个方向的调节范围0-200 cm

u        三维旋转调整：X轴、Y轴方向的旋转范围00-300，Z轴方向的旋转范围00-900

u        焊接速度：0-100cm/min

u        焊接电源：额定功率27KW，额定电流630A，额定负载持续率100%

u        送丝机构：送丝速度20cm-600cm/min

u        焊***长度：焊***与送丝机***大延伸距离2米

u        轨道长度：6米
