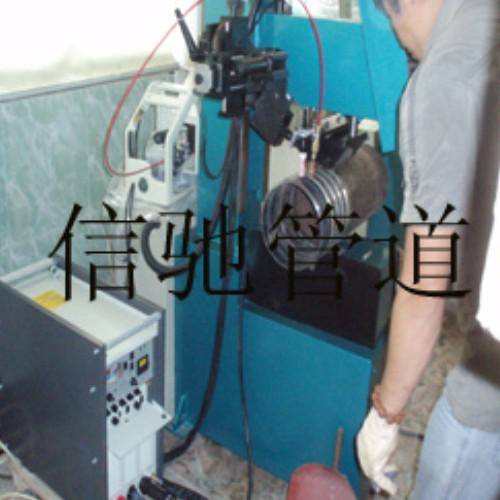

管道预制自动焊机(氩弧焊)(PAWM-16D)

PAWM-16D型管道预制自动焊机(氩弧焊)

一、   可焊工件情况

        适用管径及壁厚：φ22～φ426mm（DN15-400），2-10mm；

        焊接坡口形式：V型、U型、双V型等；

        焊接方式：TIG焊接；

        可焊材质：不锈钢、合金钢、碳钢等。

二、   自动焊机说明

1.      特点描述：

ü      焊接合格率可达98%以上；

ü      工件上料后可自动压紧，无需人工辅助，提高工作效率；

ü      采用齿轮减速机+蜗轮蜗杆传动，传动平稳可靠；

ü      焊***始终处于***佳位置进行焊接确保完美的表面成型；

ü      适用于各个行业、各种结构管段焊缝的打底、填充、盖面焊接；

ü      无任何焊接经验者即可在一周内熟练焊接；

2.    技术参数：

Ø      适用管径：φ22～φ426mm（DN15-400）；

Ø      适用壁厚：2-10MM；

Ø      适用材质：碳钢、合金钢、不锈钢等；

Ø      适用焊缝：各种管子-管件焊缝；

Ø      适用焊丝直径：Φ0.8、Φ1.0、Φ1.2MM；

Ø      焊接方式：钨极氩弧焊打底、填充、盖面

Ø      显示系统：触摸屏显示；

Ø      托架系统：配分体式焊机配套小车，根据任意管段长度沿轨道进行调节；

Ø      焊接调速：无级变频调速；

Ø      摆动系统：高精密直线导轨+高精密滚珠丝杆+步进电机；

Ø      电气控制系统： PLC精确控制焊接参数。
