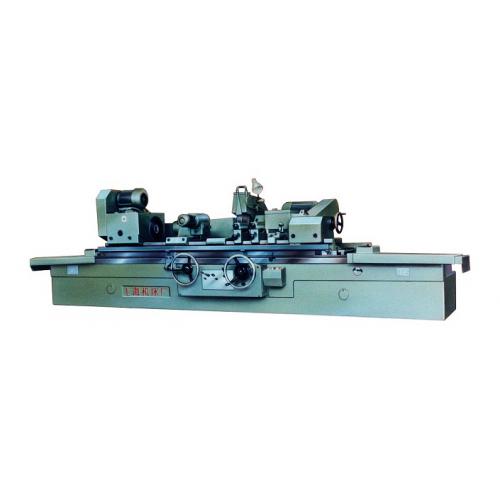

上海机床厂MQ1350B外圆磨床(MQ1350B外圆磨床)

MQ1350B外圆磨床 主要用途： 本机床适用于磨削IT6—IT7级精度的圆柱形或圆锥形回转体工件的外圆表面，用于单件小批生产的场合。本系列机床有1500、2000、3000mm三种不同长度的***距，供用户选用。结构特征： a、机床工作台的纵向移动由液压无级变速传动，也可用手轮传动。 b、砂轮架横向进给由液压作微量自动周期进给和快速进退，也可用手轮实现粗、细两种进给。 c、工件、砂轮、油泵和冷却泵分别以单独的电机驱动。 主要技术规格及参数：***大磨削直径×***大磨削长度 φ500×1500、φ500×2000、φ500×3000mm 加工范围中心高 270mm ***距 1500mm、2000mm、3000mm 可磨外圆直径 ***小φ25mm、***大φ500mm 中心架支承直径 ***小φ25mm、***大φ200mm 用尾架上修整时***大磨削长度 1250mm、1750mm、2750mm 工件***大重量 1000Kg 砂轮直径 ***小550mm ***大750mm 工作台***大磨削长度 1500mm、2000mm、3000mm 上工作台***大回转角度 ×1500 顺时针3°，逆时针：6° ×2000 顺时针2°，逆时针：5° ×3000 顺时针2°，逆时针：3° 液压传动速度 0.1~3m／min ***大纵向移动量 1500、2000、3000mm 手轮一转工作台移动量 5mm 机床电机总功率 20.63KW 机床外形尺寸和净重 MQ1350B×1500 MQ1350B MQ1350B×3000 长×宽×高(mm) 5320×2140×1550 6090×2140×1550 10240×2140×1550 净重（Kg） 8600 9900 11350 机床装箱尺寸和毛重 MQ1350B×1500 MQ1350B MQ1350B×3000 长×宽×高(mm) 5150×2750×2100 6050×2750×2100 8200×2750×2200 毛重（Kg） 11200 13000 17350 由于技术不断发展,本参数仅供参考.
