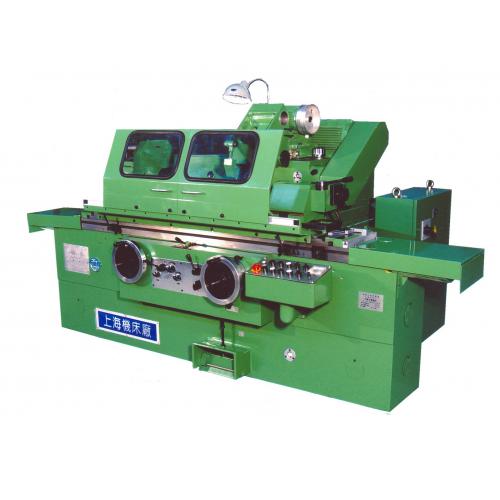

万能外圆磨床 MA1420/H 上海机床(MA1420/H)

MA1420/H万能外圆磨床 要用途： 本机床适宜于磨削内、外圆柱形、圆锥形的工件，***适宜单件小批和成批生产车间及工具机修车间使用。 结构特征： a、工件、内外圆砂轮、油泵和冷却泵分别由单独的电机驱动。 b、机床工作台的纵向移动可由液压无级变速传动，也可由手轮传动。 c、砂轮架横向进给移动具有液压快速移动和自动周期进给及手动进给几种方式。 d、本机床导轨参数参照M1332B设计，因此机床刚性较好。 主要技术规格及参数： 主要规格 ***大磨削直径×***大磨削长度 φ200×500、750mm 加工范围 中心高 135mm ***距 500mm、750mm 可磨外圆直径 用中心架 ***小φ8mm、***大φ60mm 不用中心架 ***小φ8mm、***大φ200mm 可磨内圆直径 用中心架 ***小φ35mm、***大φ100mm 不用中心架 ***小φ35mm、***大φ100mm 工件***大重量 50Kg 砂轮架 砂轮尺寸(外径×宽度×内径) ***大φ400×50×φ203mm ***大宽度50mm 砂轮线速度 35m/s 砂轮主轴转速 1670r/min ***大移动量（包括快速移动量在内） 250mm 手轮一转砂轮架移动量 粗2.0mm 精0.5mm 手轮—格砂轮架移动量 粗0.01mm 精0.0025mm 旋钮上一格相当于砂轮补偿量 粗0.01mm 精0.0025mm 砂轮架快速进给量 50mm 砂轮回转角度 顺时针10° 内圆磨具 砂轮尺寸（外径×宽度×内径） ***大φ50×25×φ13 ***小φ17×20×φ6 HJX33-03A 主轴转速10000、15000r/min 机床电机总功率 6.52KW 机床外形尺寸和净重 MA1420/H×500 MA1420/H×750 长×宽×高(mm) 2500×1800×1650 3000×1800×1650 净重（Kg） 3300 4200 机床装箱尺寸和毛重 MA1420/H×500 MA1420/H×750 长×宽×高(mm) 2680×2100×2100 3380×2100×2100 毛重（Kg） 4300 5300 由于技术不断发展,本参数仅供参考. 返回
