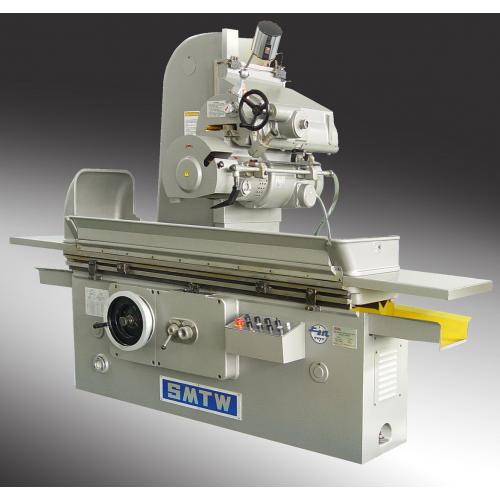

M7130D/H卧轴矩台平面磨床
用途与特征
本机床适用于机械制造业中批和小批量生产车间及其他行业机械车间和工具车间各种零件的平面、侧面等的磨削，其精度和表面粗糙度达到Q/JBAG57-2004《M7130D/H型卧轴距台平面磨床》标准的规定。
工作台纵向移动为液压控制。
磨头的横向移动为液压控制，可连续进给或继续进给，亦可手动进给。
磨头具有机动和手动升降。
规格及主要技术参数
|
主轴到台面的距离
|
***大
|
Max
|
575mm
|
|
|
***小
|
Min
|
135mm
|
|
可磨工作物尺寸
|
长
|
1000mm
|
|
|
宽
|
300mm
|
|
|
高
|
400mm
|
|
加工工件***大重量
|
500kg
|
|
横向***大移动量
|
手动
|
Manually
|
350mm
|
|
|
液动
|
Hydraulically
|
350mm
|
|
横向液动进给
|
继续
|
Step-input
|
3~30/工作台换向一次
|
|
|
连续
|
Continuous
|
0.5~4.5m/min
|
|
手轮—转移动量
|
8.2mm
|
|
垂直方向
|
手动
|
Manually
|
380mm
|
|
|
机动
|
Motor—driving
|
380mm
|
|
手轮—转的移动量
|
0.645mm
|
|
手轮每格的刻度值
|
0.005mm
|
|
砂轮尺寸
|
350×40×127mm
|
|
工作台纵向***大移动量
|
1110mm
|
|
电磁吸盘尺寸
|
300×680mm
|
|
电机总功率
|
10kw
|
|
机床外形尺寸
|
长×宽×高
|
3500×1845×2135mm
|
|
机床重量
|
L×W×H 3500kg
|
