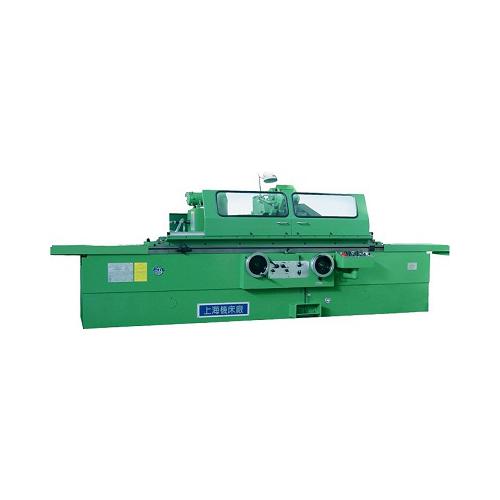

M1432B外能外圆磨床
用途与特征
M1432B型系综合M131W和M1432A的优点进行改进的,是一种手动操纵\电气\液压控制的万能外圆磨床.
该机床床身刚性及热变形都优于M1432A,工作台的润滑为小孔节流卸荷形式.砂轮架主轴加粗,电动机功率加大.砂轮架油池温升小,磨削率高.
机床工作台的纵向移动、轮架的快速进退,砂轮自动周期进给等均由操作按钮、电气、液压控制。机床具有工作台手动机构，砂轮架手动横向进给机构和液压脚踏尾架***后退装置。
头架在逆时针方向90度范围内可作任意角度调整。摆动头架或工作台或砂轮架的角度即可磨削不同锥度的内外圆锥形工件。将砂轮架体壳上的内圆磨具支架翻下即可磨削内圆零件。具有6套内圆磨杆供选择使用。
工件，外圆砂轮，内圆砂轮，液压泵和冷却泵分别由独立电机驱动。
机床采用具有各运动部件的电气、液压连锁机构，操作安全可卡。外圆砂轮、内圆砂轮装有可靠的安全护罩。
规格及主要技术参数 Main Specifications
|
可磨直径（外圆/内圆）
|
8~320/30~100mm
|
|
可磨长度（外圆/内圆）
|
750,1000’1500,2000,3000/125mm
|
|
中心高
|
180mm
|
|
***大工件重量
|
150kg
|
|
工作台速度
|
0.1~4m/min
|
|
砂轮架快速移动量
|
50mm
|
|
砂轮线速度
|
35m/sec
|
|
进给手轮每格刻度值 精/粗
|
0.0025/0.01mm
|
|
内圆砂轮转速
|
10000,15000r/min
|
|
油泵压力
|
2.5Mpa
|
|
油泵排量
|
100mI/r
|
|
冷却液流量
|
25L/min
|
|
电机总功率
|
8.975KW
|
|
砂轮电机功率
|
5.5KW
|
|
机床重量
|
3600,3700,4300,5900kg
|
|
外形尺寸（长×宽×高）
|
3105,3605,4605,5900*1810*1515mm
|
