主要用途：

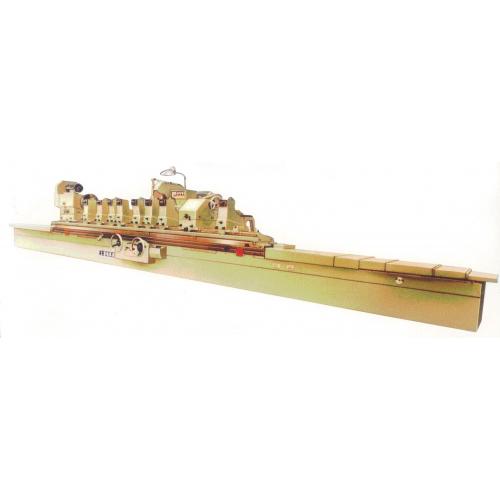

本机床适用于磨削IT6-IT7级精度的圆柱形或圆锥形回转表面，用于单件小批生产的场合。
结构特征：
a、机床工作台的纵向移动由液压无级变速传动，也可用手轮传动。
b、砂轮架横向进给由液压作微量自动周期进给和快速进退，也可用手轮实现粗细两种进给。
c、工件回转速度由电气无级调节实现。
d、工件、砂轮、油泵和冷却泵分别以单独的电机驱动。
e、砂轮主轴为静压轴承支承
f、砂轮架横向进给量有磁栅数显、磨削时有磨削指标仪以协助磨削工件。
主要技术规格及参数：
|
***大磨削直径×***大磨削长度
|
φ800×5000mm
|
加工范围
|
中心高
|
500mm
|
|
***距
|
5100mm
|
|
可磨外圆直径 用中心架
|
***小φ150mm、***大φ500mm
|
|
不用中心架
|
***小φ50mm、***大φ800mm
|
|
用尾架上修整器时***大磨削长度
|
4550mm
|
|
工件***大重量
|
3000Kg
|
机床电机总功率 32.22KW
机床外形尺寸和净重
机床装箱尺寸和毛重
|
