产品简介

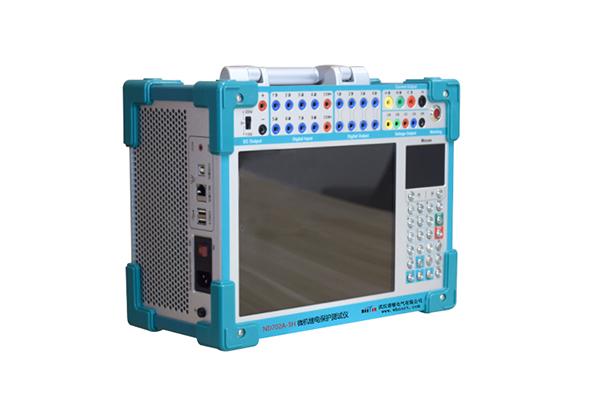

ND702A-3H微机继电保护测试仪满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》，满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
产品特征
1．满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电 器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
2．满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》，满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。
3．经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4．本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5．设备面板配有超薄型多功能快捷按键和光电鼠标，可以像操作普通PC机一样通过键盘或鼠标完成各种操作。
6．主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
8．采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9．可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10.配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
11.具有软件自校准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
技术参数
1. 交流电流源（3*30A）
单相电流输出（有效值） |
0--30A/相，精度：0.2% ±5mA |
三相并联输出(有效值) |
0--90A/三相同相位并联输出 |
相电流长时间允许工作值(有效值) |
9.9A |
每相***大输出功率 |
300VA |
三相并联电流***大输出功率 |
800VA |
三并电流***大输出允许工作时间 |
5s |
频率范围 |
0--1000Hz，精度0.01Hz |
谐波次数 |
2--20次 |
相位 |
0--360°，精度0.1° |
2．直流电流源
直流电流输出 |
0--±10A/相，精度：0.5% ±5mA |
3．交流电压源
单相电压输出（有效值） |
0--120V/相，精度：0.2% ±5mV |
线电压输出（有效值） |
0--240V |
相电压/线电压输出功率 |
75VA/100VA |
频率范围 |
0--1000Hz，精度：0.01Hz |
谐波次数 |
2--20次 |
相位 |
0--360°，精度：0.1° |
4．直流电压源
单相电压输出幅值 |
0--±160V，精度：0.5% ±5mV |
线电压输出幅值 |
0--±320V |
相电压/线电压输出功率 |
90VA/180VA |
5．开关量端子
开关量输入端子 |
8对 |
空接点 |
1--20mA，24V 装置内部有源输出 |
电位翻转 |
无源接点：低阻短接信号
有源接点：0-250V DC
|
开关量输出端子 |
4对，空接点，遮断容量：DC:0-30V/5A，
AC:0-250V/5A
|
6．其他
时间范围 |
1ms--9999s，测量精度：1ms |
单机体积重量 |
体积 335 x 168 x 270mm3，约12.5Kg |
电源 |
AC220V±20%，50/60Hz，10A |
7．交流电流工作时间
工作电流＜10A |
工作时间≤60分钟 |
20A＞工作电流≥10A |
工作时间≤70S |
30A＞工作电流≥20A |
工作时间≤15S |
工作电流：30A |
工作时间≤5S |
