一、产品概述

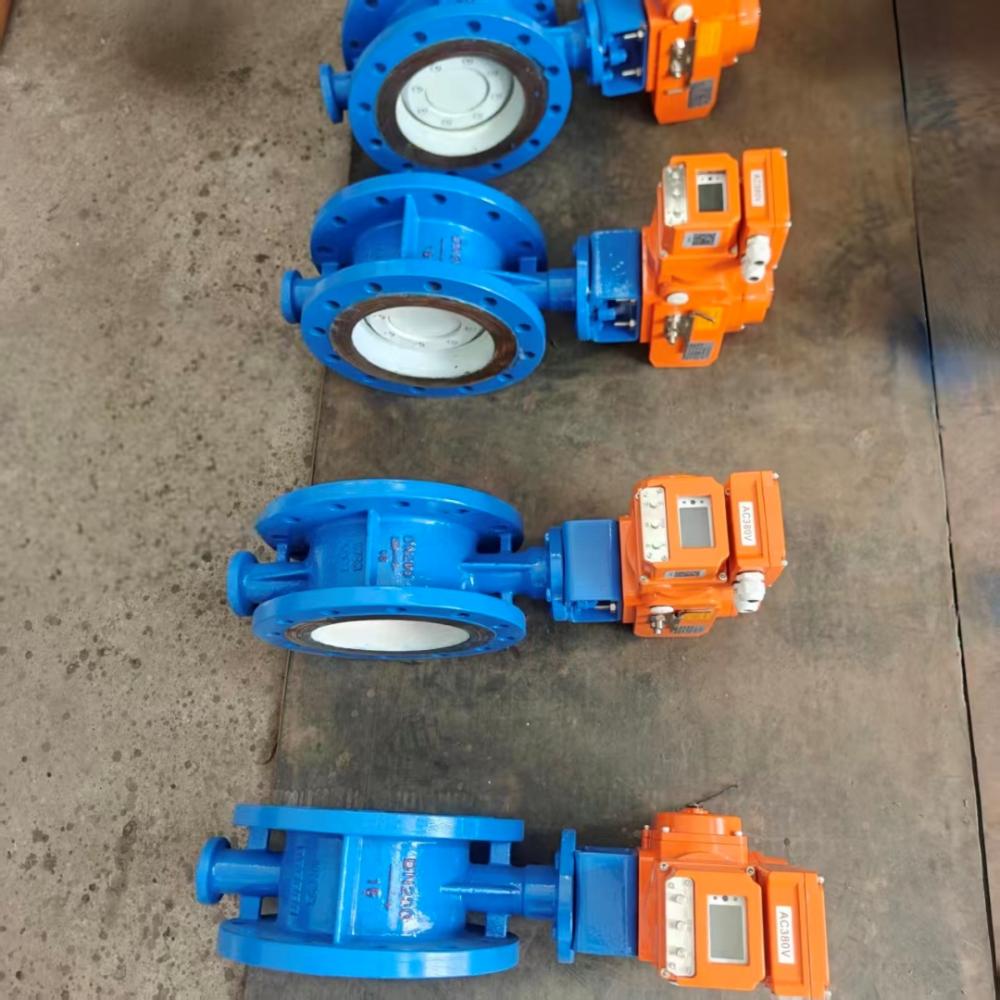

本产品为D943H系列电动三偏心金属硬密封法兰蝶阀，采用WCB碳素铸钢整体铸造阀体，搭配三偏心锥面密封结构与硬质合金密封副，顶部配置智能型电动执行器，可实现管路介质的远程通断控制与流量连续调节。
产品采用三重偏心结构设计，启闭过程中密封面无相对滑动摩擦，关闭时依靠偏心力矩实现越关越紧的强制密封效果，兼具耐高温、耐高压、耐磨损、密封可靠的核心优势；电动执行器支持现场操作与远程中控控制，可接入PLC/DCS工业控制系统，适配蒸汽、高温水、油品、腐蚀性气体、含颗粒流体等多种严苛工况，广泛应用于石油化工、电力热电、冶金钢铁、市政热力、环保工程等领域的中高温、中高压流体管路系统，是工业自动化流程控制的核心阀门设备。
二、型号编制与阀体标识说明
1.型号含义
本系列产品型号遵循国家通用阀门编制标准，以D943H-16C为例，各字符含义如下：
|
型号字符
|
含义说明
|
|
D
|
阀门类别：蝶阀
|
|
9
|
驱动形式：电动驱动；3为涡轮，6为气动
|
|
4
|
连接形式：法兰连接
|
|
3
|
结构形式：三偏心结构
|
|
H
|
密封面材质：Cr13系硬质合金；Y为堆焊司太立合金
|
|
16
|
公称压力：PN16，额定工作压力1.6MPa
|
|
C
|
阀体材质：碳素铸钢（WCB）；P为304不锈钢，R为316不锈钢
|
2.阀体标识说明
阀体带有清晰铸造标识，各标识含义如下：
-
DNXX：公称通径，单位为mm，代表阀门适配的管路口径，覆盖DN50~DN1200全系列规格。
-
PNXX：公称压力等级，常规覆盖PN10、PN16、PN25、PN40多个压力等级，适配不同压力工况。
-
WCB：阀体材质牌号，代表碳素铸钢，具备高强度、良好的耐高温与承压性能。
-
流向箭头：阀体标注介质流向，三偏心蝶阀有优先流向，安装时需与主介质流向匹配以获得密封性能。
