一、产品概述

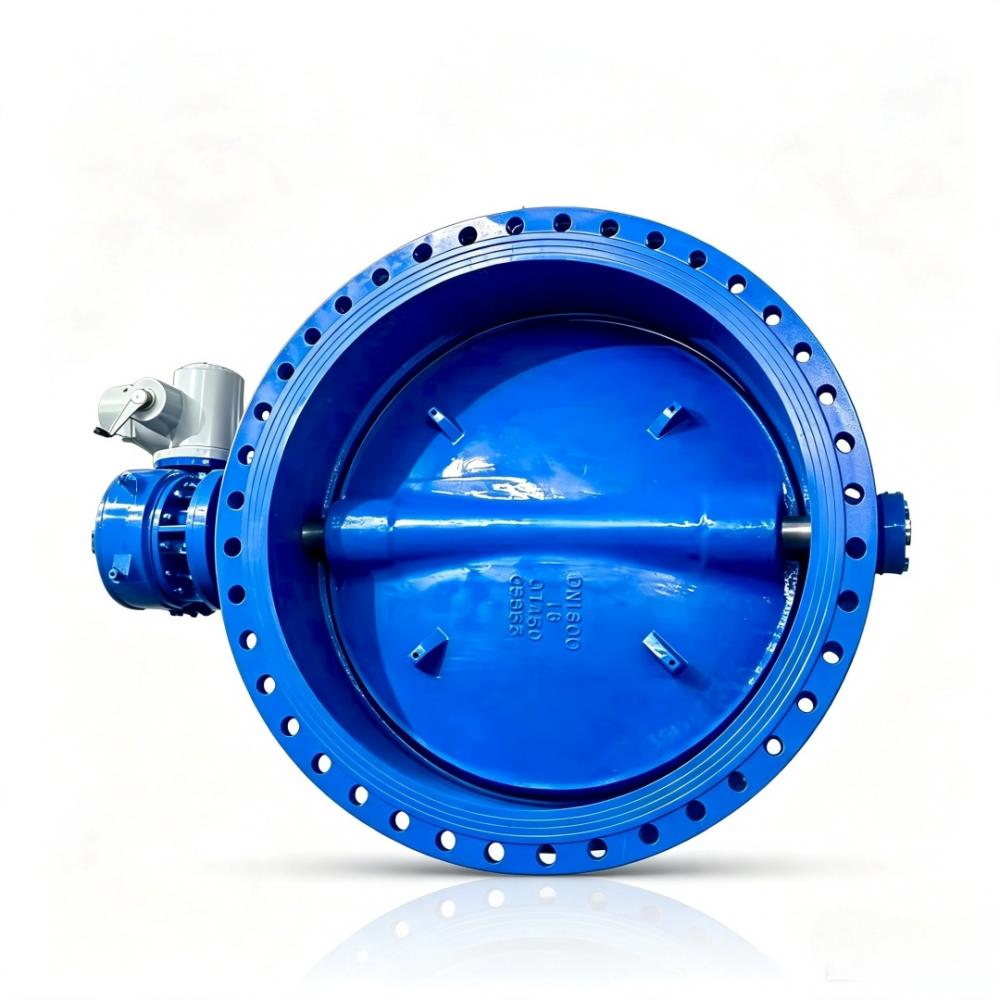

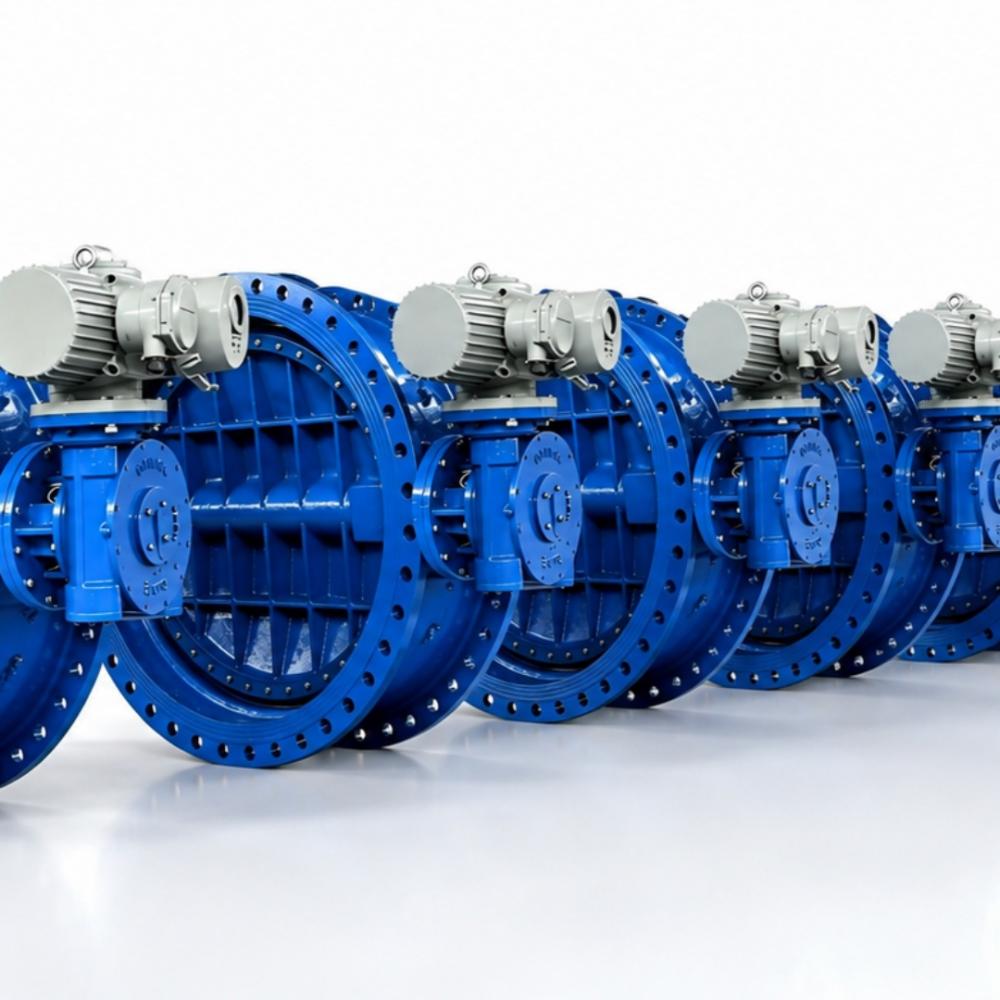

本产品为D942X系列大口径电动双偏心法兰软密封蝶阀，阀体采用QT450球墨铸铁整体铸造，表面做环氧树脂粉体涂装防腐，蝶板采用304不锈钢材质，阀座采用EPDM三元乙丙或NBR丁腈橡胶，配套多回转电动执行器+二级蜗轮减速机构，通过电力驱动蝶板做90°回转运动，实现大口径管路介质的通断切断或流量比例调节。
产品采用双偏心密封结构，启闭过程密封面无摩擦磨损，关闭时依靠偏心楔紧力实现软密封零泄漏；大口径法兰连接结构强度高、密封可靠，适配大流量输水工况；电动驱动支持就地/远程控制，配套手动操作机构可断电应急操作，内置行程与力矩双重保护，运行安全可靠。广泛应用于市政给排水、水利输水、污水处理、电厂循环水、引调水工程等大流量管路系统，是大中型输水主管路的核心控制设备。
二、型号编制与阀体标识说明
1.型号含义
以D942X-16Q为例，各字符含义遵循阀门行业通用编制标准：
|
型号字符
|
含义说明
|
|
D
|
阀门类别：蝶阀
|
|
9
|
驱动形式：电动驱动
|
|
4
|
连接形式：法兰连接
|
|
2
|
结构形式：双偏心结构；1为中线型
|
|
X
|
密封材质：橡胶软密封
|
|
16
|
公称压力：PN16，额定工作压力1.6MPa
|
|
Q
|
阀体材质：球墨铸铁
|
补充说明：配套多回转电动执行器，可选开关型、调节型、智能型、防爆型等多种控制形式，减速机构放大输出扭矩，适配大口径蝶阀大启闭力矩需求。
2.阀体标识说明
阀体铸有清晰的规格与材质标识，核心标识含义如下：
-
DNXX：公称通径，代表阀门适配管路口径，常规覆盖DN500~DN2000
-
10/PN10：公称压力等级，代表阀门额定工作压力
-
QT450：阀体基体材质标识，对应球墨铸铁
-
流向标识：双偏心软密封蝶阀多为单向密封，需按流向箭头安装
-
模号/批次号：阀体铸造追溯标识，用于品质管控与生产溯源
