一、无局放变频电源基本特点
1、输入输出完全隔离技术，电源安全可靠；
2、采用SPWM正弦波脉宽调制技术,反应速度快，输出稳定
3、IGBT高频静止逆变，体积小、重量轻、噪音低、效率高；
4、采用独特的瞬时值、有效值双环控制方式，控制精度高，波形品质好，可适应各种负载；
5、大功率IGBT模块及高集成模块驱动电路，运行可靠，过载能力强，损耗低，效率高；
6、适用于阻性、感性、整流性等各种负载；
7、具有过热、过流、短路等异常状况保护功能；
8、具有设置参数记忆功能、快捷键操作；
9、电源电压在线可调，输出频率可设置；
10、多种测试模式，适应各种测试调整
二、无局放变频电源满足以下相关国家规范和本技术要求的规定。
|
标准号
|
标准名称
|
|
GB1094
|
电力变压器
|
|
JB/T 9641
|
试验变压器
|
|
GB/T311.1
|
高压输变电设备的绝缘与配合
|
|
GB/T 16927
|
高电压试验技术
|
|
GB/T 15164
|
油浸式电力变压器负载导则
|
|
GB2900
|
电工名词术语
|
|
GB5273
|
变压器、高压电器和套管的接线端子
|
|
GB156
|
包装贮运标志
|
|
GB10237
|
电力变压器绝缘水平和绝缘试验外绝缘的空气间隙
|
|
GB4793-1984
|
电子测量仪器安全要求
|
|
GB/T3859.2-1993
|
半导体变流器 应用导则
|
|
GB/T4705
|
耦合电容器及电容分压器
|
|
GB7354
|
局部放电测量
|
|
GB10229
|
电抗器
|

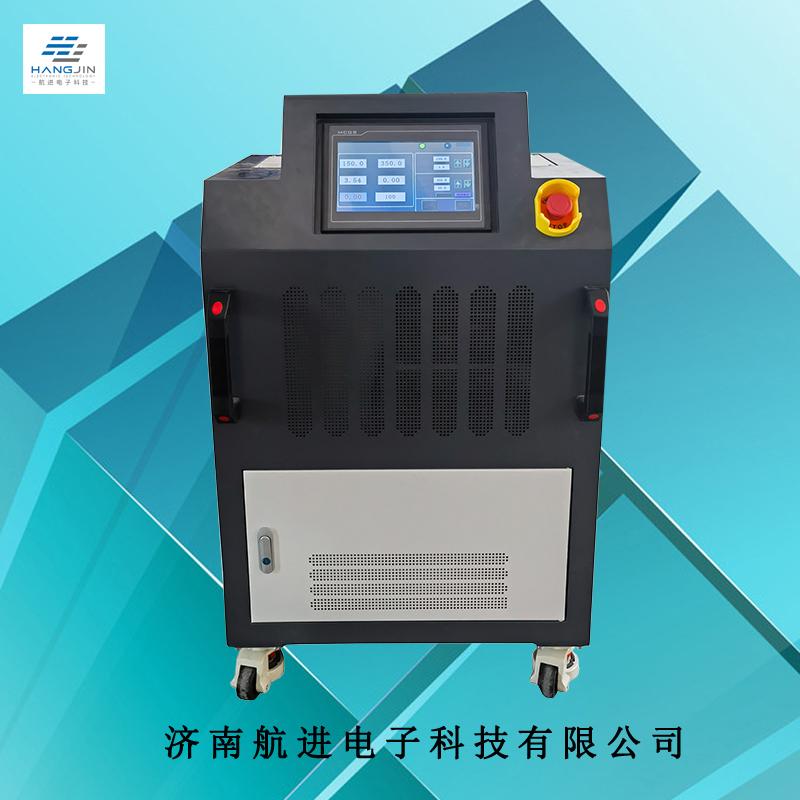

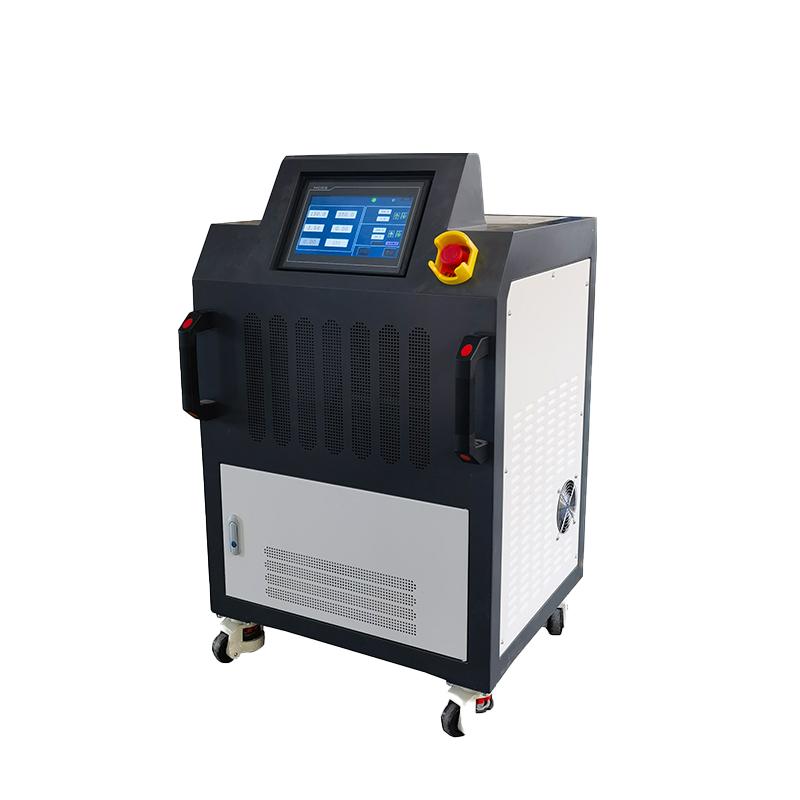

三、HJJF-5k-D无局放变频电源技术规格书：
名称：无局放变频电源
型号：HJJF-5K-D
容量：5kVA
输入：单相两线+地线 220V±10% 50/60Hz±5Hz
输出：单相两线+地线
额定电压：0-350V
负载效应：≤±0.5％
频率：45.00～200.00Hz 可调节
调节幅值：0.1Hz
频率稳定度：≤±0.1％
波形失真度：≤2%（阻性负载）
波形：正弦波
源电压效应：≤±0.5％
负载效应：≤±1% FS
局部放电量：≤5PC 系统整个回路测试
显示：7吋彩色液晶触摸屏
电压：分辨率0.1V， 精度:±0.5%读数+(±1%量程) ±2个字
频率：分辨率0.01Hz 精度:±0.5%读数
电流：分辨率0.1A 精度:±0.5%读数+(±0.5%量程)±2个字
功率：分辨率1W 精度:±0.5%读数+(±1%量程)±2个字
效率：≥85％
空气噪音：＜80dB (额定电压下3米处)
控制：具有 电源 故障 输出，指示灯及急停按钮
通讯：RS-485 (modbus rtu 协议) ＆ RJ-45网口 （modbus tcp 协议）
保护功能：过流、短路、过载、过热等保护 保护装置动作后发出报警信号，显示故障信息
过载能力：120% 30S
抗电强度：输入/输出，对机壳：AC1500V/1min ,漏电流＜20mA
绝缘电阻：输入对输出及对机壳：≥20M (DC1000V)；输出对外壳≥20M (DC500V)
使用环境：温度：-10℃～40℃，湿度:10%～90%（25℃，无凝露）海波高度≤2000m
外形尺寸：电源主体 650(宽)×950(高)×550(深)
重量：165kg
