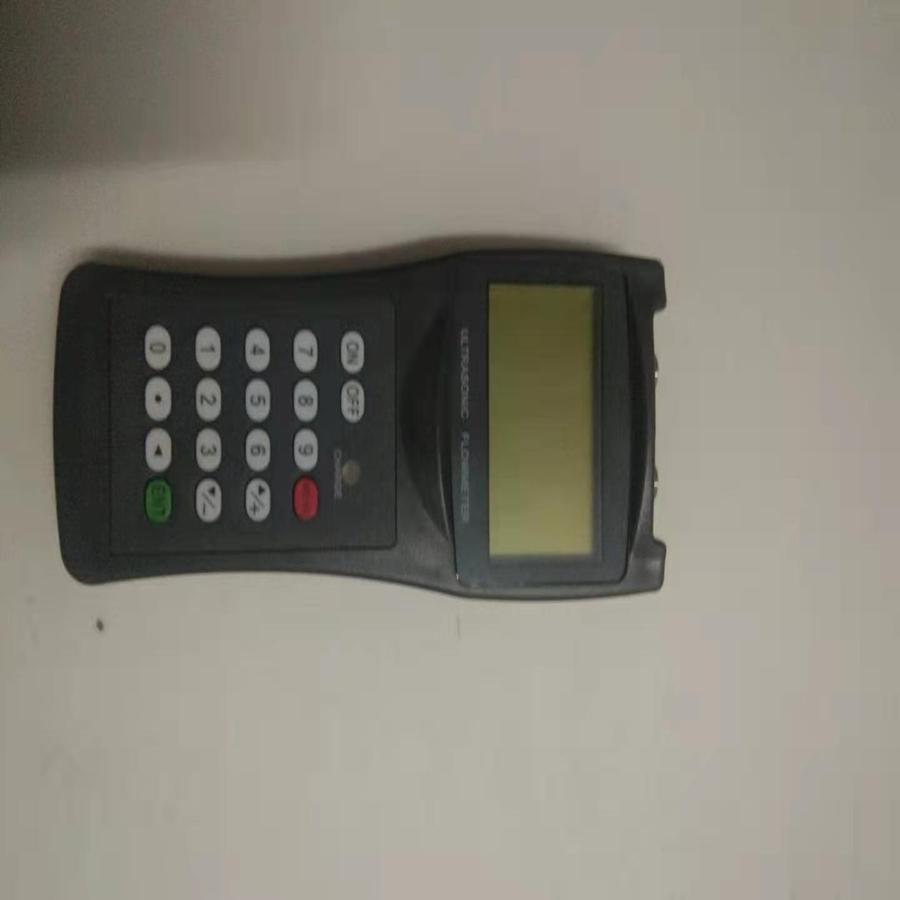

TDS-600H型手持式超声波流量计 适用于各种工业现场中液体流量的在线标定和巡检测量。
手持式超声波流量计技术特点：
适用于各种尺寸管道流量计量，流速测量范围为0.01～±32m/s,测量介质为水、海水、污水、酒精等单一稳定的液体，测量材质为钢、不锈钢、铸铁、PVC、玻璃钢等均匀质密的管道。
-
测量精度：优于1%；
-
重 复 性：优于0.2%；
-
工作电源：内置镍氢充电电池可持续工作10小时以上；
-
安装方式：外敷式安装；
-
显 示：4行汉子同屏显示瞬时流量、流速、累积流量、信号状态等；
-
信号输出:隔离RS232，可用于联网检测或导出记录数据；
-
可选输出：OCT输出正、负、净累积脉冲信号和频率信号（1-9999HZ）可选；
-
可选配的传感器：外夹式，可即插即拔式接口；
可选配传感器及参数
|
技术参数 |
支架HS型 |
支架HM型 |
标准S1型 |
标准M1型 |
标准L1型 |
高温S1H型 |
高温M1H型 |
|
适用管径(DN) |
15～100 |
50～700 |
15～100 |
50～700 |
300～6000 |
15～100 |
50～700 |
|
材 质 |
铝合金 |
ABS |
特殊高温材料 |
|
工作频率 |
1MHz |
|
常用安装方法 |
V (N、W)法 |
V、Z法 |
V (N、W）法 |
V、Z法 |
Z法 |
V (N、W）法 |
V、Z法 |
|
标 定 |
整机配对标定 |
|
磁 性 |
有 |
无 |
|
适用温度 |
0～70℃ |
0℃～160℃ |
|
防护等级 |
IP65 |
|
外形尺寸 |
200×25×25 |
280×40×40 |
45×30×30 |
60×45×45 |
80×70×55 |
90×85×24 |
90×82×29 |
|
质量（克） |
250 |
1080 |
75 |
250 |
650 |
94 |
150 |
|
介质种类 |
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体 |
|
介质浊度 |
≤20000ppm且气泡含量小 |
|
适用管材 |
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里 |
|
管道衬材 |
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等 |
|
信号电缆 |
标准配置：5米×2，可选配10米×2或15米×2 |

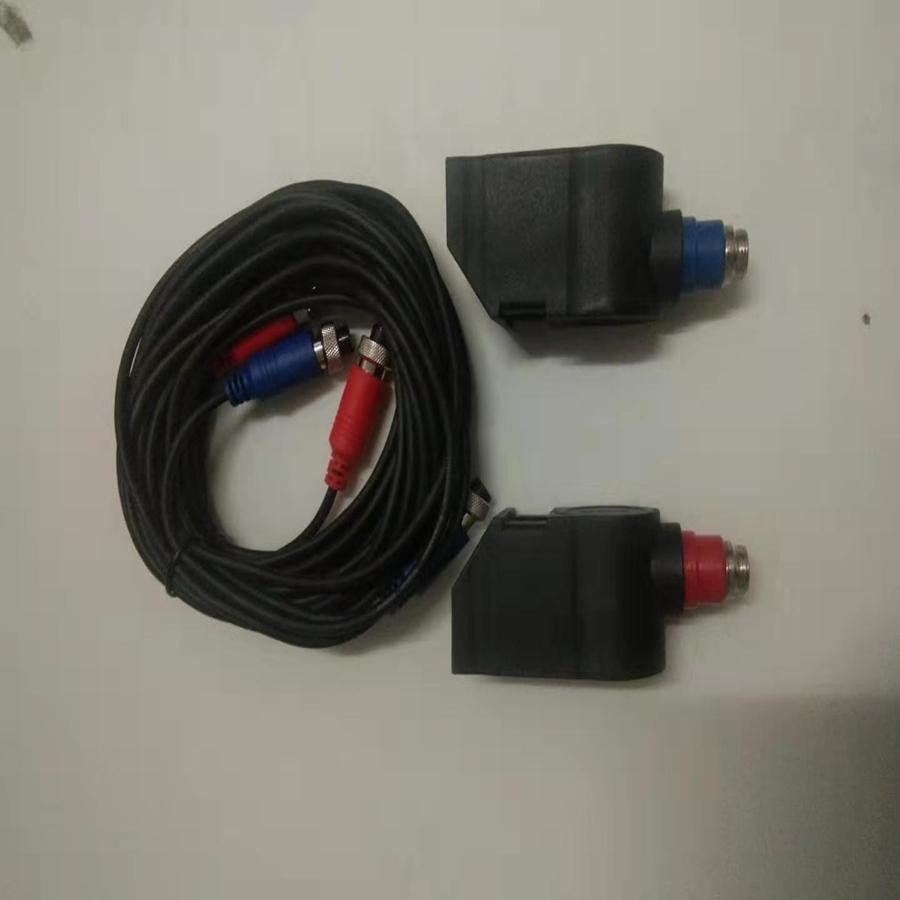

传感器的安装
TDS-600H超声波流量计的传感器使用的是一对收发两用的压电陶瓷片，它们能够发射和接收穿过管道和液流的超声波信号，流量测量是通过测量发射和接收超声波的不同时间的差值来完成的。由于这个差值非常小，所以传感器之间的距离和平行度会影响到测量精度，使用者应该特别认真仔细的安装传感器。
安装传感器的步骤：
选择有足够直管段长度位置，*好是新管道、无锈蚀、易于操作的地方。
清除管道上的杂物和锈蚀，*好使用角磨砂轮机打掉锈蚀。
在传感器的发射面上涂上足够多的耦合剂（如：黄油、凡士林等），涂耦合剂的目的是排除传感器发射面与管道外表面之间的空气。
特别提醒：应避免沙粒和杂物进入这中间。
水平方向的管道内壁上部有可能残存着一些气泡 ，在这样的管道上安装时应选择在与管道的侧面垂直相切的面上。
传感器的安装距离
传感器的安装距离是在M25号窗口中显示的数值，它是指两只传感器的内侧距离，要想准确测量，使用者应按照显示的距离数值安装传感器。
V方式安装传感器
V方式安装传感器是在常用的方法，一般建议在15-400mm的管道上使用，它有时被称为反射法。
Z方式安装传感器
一般Z方式是在200mm以上的管道上使用，它有时被称为直接法。
W方式安装传感器
W方式通常被用在50mm以下的小管上。
