1、概述
KBT80电气接点温度显示终端是一款用于高、中、低压电力系统(110KV，6—35KV和0．4KV)和对温度有较高要求的电气接点测温智能化装置。该装置需要配合测温接收模块和温度传感器一起使用，它是集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。其各项技术指标均能到达国际标准。该装置提供通讯接口可与计算机监控系统连接，支持RS485接口MODBUS-RTU通讯协议，通讯波特率可设置，可选以太网通讯接口。在设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。面板防护等级IP54、壳体防护等级IP20。
2、主要功能
1) 多路无线测量温度实时数据显示，建议同一个变配电室内的无线温度传感器使用同一台电气接点温度显示终端采集、显示数据。
2) 报警温度上、下限设定及两路继电器输送功能。
3) 具有系统日期、时间，日期和时间具润年自动转换功能。
4）具有设备参数配置功能，可进行主要参数编程设置。
5) 具有RS485通讯接口，特殊应用可定制以太网接口。
6) 接点测温无线采集、存储、显示功能。
7）数据通讯功能，所有数据都能通过数据通讯总线上传到上一级采集器或者上传到上位机系统。
8）可扩展报警功能（需要声报警或光报警设备辅助）。
3、技术参数
1)工作电源：AC/DC 220V。
2)测温通道：单机系统支持1-120个测温点，测温点还可扩展。
3)工作环境温度：-20℃～+70℃。
4)工作环境湿度：≤95%RH。
5)报警输出口：无源输出（负载<300W）。
6)通讯接口：RS485接口，采用MODBUS-RTU 通讯协议，一个起始位，八个数据位，无奇偶校验，一个停止位。波特率可设置为1200bps、2400bps、4800bps、9600bps。如定制以太网通讯接口，可实现以太网内的设备组网通讯。
7) 电气接点温度显示终端与无线接收模块之间在空旷时的通讯距离： 可达200米。
8)RS485通讯距离：<1200米。
9)触点温度测量范围：-20℃～150℃。
10)温度精度：≤±2℃。
11)温度显示分辨率：1℃。
-1-
4、安装尺寸与接线
4.1、组成
1)电气接点温度显示终端（主机）:具有温度数据无线接收、显示和设定功能，可现场查看运行状态；2)无线接收模块实现柜内接点温度无线接收、保存与转发；3）接点温度传感器，每台开关柜内典型配置3路、6路或9路。
4.2、电气接点温度显示终端及无线接收模块尺寸
机械尺寸图(单位：mm)

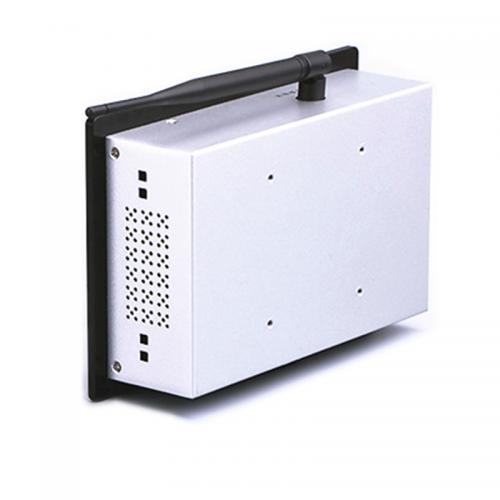

显示终端外形尺寸：215×145×61（单位：mm）
无线接收模块外形尺寸：155×66×34（单位：mm）
4.3、电气接点温度显示终端及配套设备安装方式
1）电气接点温度显示终端一般采用壁挂式安装，也可以选择嵌入式安装方式。
2）壁挂式安装一般安装在墙面或表箱中，首先在墙壁或表箱内壁上确定安装空位，首先将本产品配套的墙体部分的固定支架安装好，然后将配件的另外部分安装在产品背部，***后对准已装好的支架将产品挂好，检查装置固定牢固即可。
3）嵌入式安装方式需要在安装面板上开一个198mm×125mm的窗口，装入电气接点温度显示终端，并通过配套的4个固定卡进行安装紧固，接好电源线路等完成安装。
-2-
4）无线接收模块安装与开关柜中，吸盘式长天线应引出到开关柜外部，便于无线信号接收，应从柜子仪表室引出，避免碰触和接近强点线路。
5）电气接点温度显示终端与无线接收模块之间采用无线传输，传输距离远，同一个变配电室内的接点测温数据可以全部集中显示到一台电气接点温度显示终端内。
壁挂式安装方式图
嵌入式安装方式图
-3-
5、测温点数据查看
主机运行后可通过触摸屏幕翻页查看各测温点温度数据，通过点击左上角的“上一页”和右上角的“下一页”实现翻页，查看所有测温点的温度数据。首次上电或重启时，默认情况首屏显示如下图：

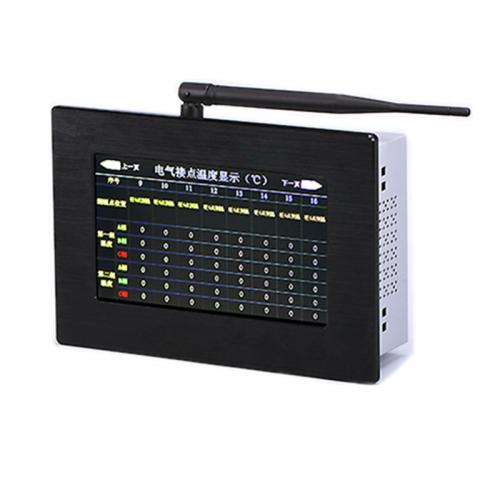

稍等几秒系统启动后自动转为***页电气接点温度显示屏，当为9点测温时，每一列显示对应开关柜前6点，第二列显示后3点接点温度数据；当为6点测温时，用一列显示对应开关柜接点温度数据，屏幕显示每一个测温点***近一次接收到的温度数据，黄绿红三种颜色分别对应高压电气的A、B、C三相，如下图所示：
当需要监测的温度数据超出一页时，可以点击屏幕右上角的“下一页”查看其他柜内测温点温度数据，或等待设备自动循环显示，出厂默认为60秒。产品出厂时已完成配置，包括接点位置名称设置、通讯地址、设备运行时钟等，无需用户设置，使用方便。
-4-
