◎概述

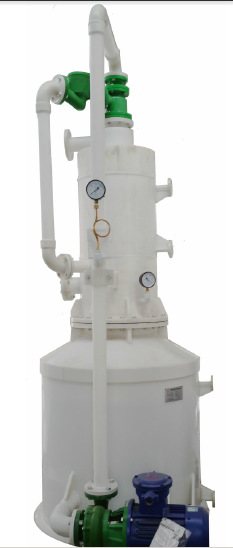

　　SP B Z - L型立式环保水喷射真空机组是我厂自行研制设计的真空设备。以水喷射真空泵为真空产生元件，并组合了动力源-离心泵、循环水箱、真空测量和真空控制、气体降温、溶剂回收、循环水降温装置等为一体的新型真空装置。相对于卧式水喷射真空机组而言，更符合环保要求，对废水、废气能更方便的进行统一回收处理。配套设备然后自行组装的水喷射真空装置相比，该产品在保持原系统特点的基础上，在很多方面得到改善和提高。可广泛用于化工、农药、轻纺、食品、冶炼、环保等行业。是替代S Z水环泵和W往复泵的理想产品。

◎设备特点
1、整机供货，出厂前已调试完成，省却用户的组装工作，使安装使
用更为简便；就位后灌水通电即可使用。
2、总体设计，一方面通过科学选型，定型配套，使各元器件匹配规范，
稳定系统的工作性能；另一方面通过合理布 局，缩短系统内流程，
提高工作效率，节能效果显著。
3、专业化制造组装调试，利于保证组装质量，稳定性能，避免泄漏。
4、整机组合配置紧密，系统结构更为紧凑，大大缩小占用空间；放尽循
环水后可适应机动性移位、转场使用要求。
5、该机为全塑结构(电机及紧固件除外)，防腐性能特别优异，真空度高，
抽气量大。
6、循环水经石墨聚丙烯盘管冷却后循环使用，可保证高真空和减少循环
水的损耗，减少运行过程中废水的排放。
7、抽入的气体先进入石墨聚丙烯列管冷凝器，可回收溶剂并减少对循环
水的污染及降低抽气负荷。
8、排出的废气经过除沫器后，部分液体回到水箱，减少循环介质和其他
废液进入废气总管，减轻废气处理中心处理
负荷。
9、允许多台机组串联、并联安装使用，以提高抽气量和应急备用。

10、法兰结构，换热器焊缝一旦泄露，便于拆卸维修。

11、经过多年的市场检验和用户的宝贵意见，目前产品已经更新至第四代，气体换热和循环水换热均采用盘管式冷凝器，杜绝了大量焊接头引起的泄漏。

三、产品型号及含义：

     SPBZ-L-280 型

     SPBZ——产品名称代号           L——立式          280——***大抽气量（m³/h）

二、基本参数

技术参数见下表：

 测定条件：水温23度，被抽介质为大气。
