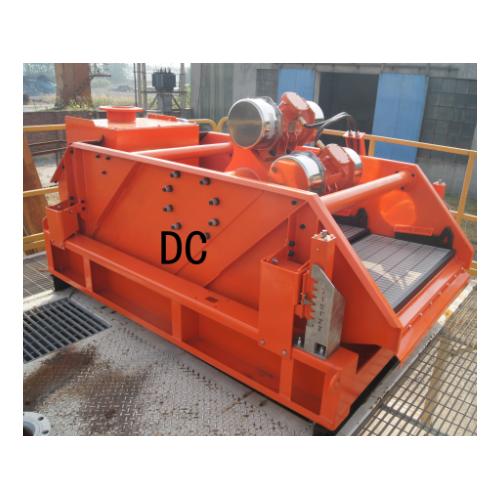

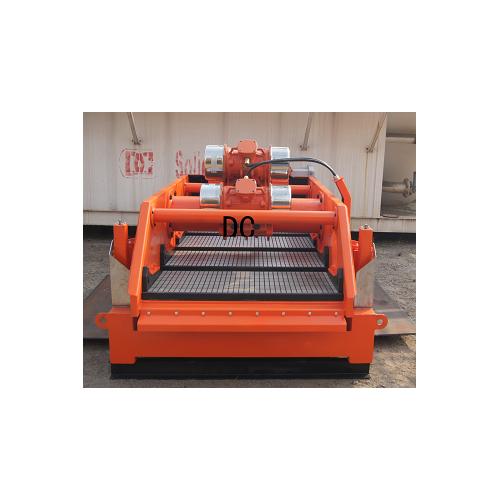

钻井液振动筛技术参数
|
型号
|
DCZS585-4
|
|
|
|
振动轨迹
|
直线
|
|
|
|
电机功率
|
2×1.72KW
|
|
|
|
振幅
|
4~6mm
|
|
|
|
处理量
|
572GPM
|
|
|
|
调节角度
|
-3°~3°
|
|
|
|
筛网数量
|
4
|
|
|
|
电制
|
380V/50HZ, or Customized
|
|
噪音
|
<85db
|
|
|
|
防爆标准
|
ExdIIBt4 / IEC EX/ ATEX
|
|
|
|
外形尺寸
|
3000X1750X1330
|
|
|
|
重量
|
1600kg
|
|
|
|
备注
|
测试泥浆比重 1.2g/cm ³，粘度45s，60目筛网
|
钻井液振动筛适用范围
泥浆固控系统中钻屑的一级处理。
钻井液振动筛用途及工作原理
1、该筛是钻井泥浆固相控制系统中的一级固控设备，处理分离由泥浆从井简中返出时所带大量钻屑以便泥浆进入二级分离设备。
2、本筛是根据筛面产生直线运动轨迹的振动理论设计而成的。，这样两台激振电机转动方向相反，其相互运动所产生激振动力，在X方向相互抵销，激振力为零。而在Y方向上两台电机的激振力互相叠加从而带动整个上下筛箱沿Y轴方向的往复运动，同时使筛网面上的泥浆沿Y轴方向被抛上，然后自由落下时已向前移动，这样不断地被抛上落下使泥浆向前运动，泥浆液通过筛网漏入泥浆罐而泥浆中的大部分固体颗粒被筛出，从而起到了泥浆液净化作用。
