电机功率
|
5.5Kw
|
7.5Kw
|
11Kw
|
15Kw
|
22Kw
|
|
额定转速
|
1450r/min
|
1450 r/min
|
1450 r/min
|
1450 r/min
|
1450 r/min
|
|
电 源
|
380V/50HZ
|
380V/50HZ
|
380V/50HZ
|
380V/50HZ
|
380V/50HZ
|
|
波轮转速
|
72 r/min
|
72 r/min
|
72 r/min
|
72 r/min
|
72 r/min
|
|
波轮直径
|
￠600 mm
|
￠650￠750 mm
|
￠800/￠700mm
|
￠1050mm
|
￠900/￠1000mm
|
|
质 量
|
360kg
|
450kg
|
600kg
|
750kg
|
900kg
|
|
外形尺寸
|
960×520
×600 mm
|
1050×600
×600mm
|
1200×650
×675mm
|
1290×710×685mm
|
1582×838
×755mm
|
三.结构及工作原理

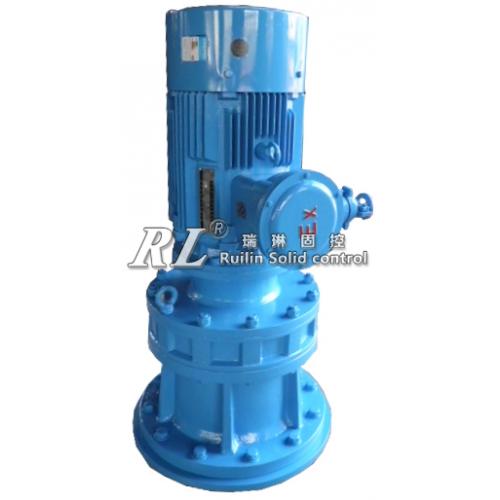

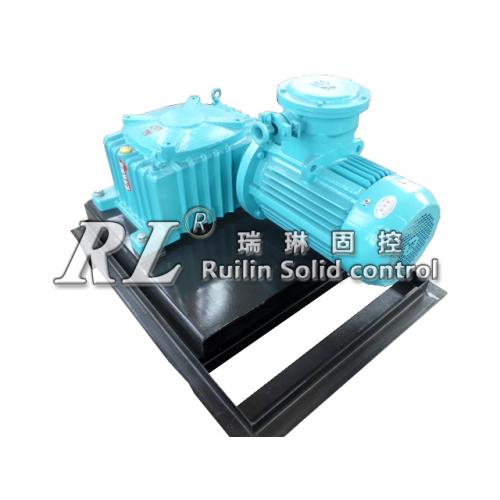

本装置主要由防爆电机,减速器,机座及波轮组件组成,电机与减速器,减速器与波轮轴均通过刚性联轴器相连接。波轮由4只叶片组焊而成。
波轮可使搅拌液产生涡旋运动，从而增强了搅拌效果。夹在叶片中间的托盘还可防止停机后泥浆固相颗粒沉积于下部叶片的周围，这样使用可减小起动时沉淀物对叶片的阻力矩，从而避免了起动过载而烧坏电机。
四．安装及使用维护
1、安装时应水平起吊搅拌器并平稳地放置在欲要安装的位置，调整同轴度＜0.39mm后将4只M16孔座焊于罐体上，并旋紧机座固定螺栓。
2、刚性联轴器必须加装弹簧垫并应坚固可靠，否则会引起波轮轴的偏摆，加剧减速器磨损。
3、搅拌器运转中应无异响、卡带、温度过高等异常情况出现。否则应停机检查，排除故障。
4、减速器油面高度应保持在视油窗中部位置，工作时就经常补足润滑油。建议使用120#工业齿轮油。当现场不能满足时，也可使用其它粒度适当的润滑油
