华涞喷漆设备结构：

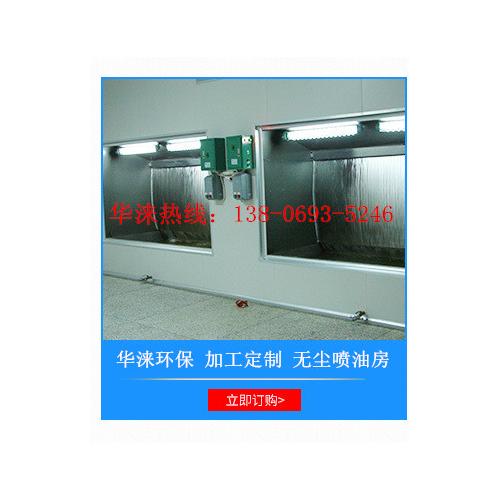

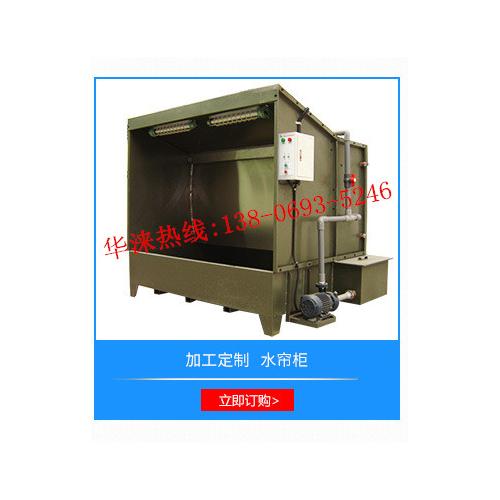

水帘喷漆室：由室体、水槽、水帘板、水循环系统、抽风过滤系统等组成，正常完成工件喷涂的同时能有效防止废漆排放而污染环境。
水帘喷漆室适用：单侧喷涂，也可多台组合后进行双面喷涂。
型号种类有：单面单工位、双工位、三工位、多工位、对喷式双面水帘柜。
样式：单面水帘板、三面水帘板。
材质：冷轧钢板、镀锌板、部分不锈钢、全不锈钢结构。
喷漆设备工作原理：
工作时工件置于前室内设置的可旋转的工作平台上，喷漆工在前室内面对工件喷漆，前室内由于风机的抽吸作用形成由外而内的气流，将喷漆形成的漆雾通过喷漆室处理后排出车间，保证车间内及喷漆工工作环境不被漆雾污染。同时，漆雾通过喷漆室时被水处理后排放。
水帘喷漆室为湿法处理设备，设备前面为水幕板，水幕板上面为溢流槽，水幕板后面为多级水帘过滤器。喷漆时，进入喷漆室的漆雾首先与水幕相遇，被冲刷到水箱内。其余漆雾在通过多级水帘过滤器时完全被拦截在水中。水箱内的水由水泵提升到水幕及多级水帘过滤器顶的溢水槽，溢流到水幕板上形成水幕。
华涞常规机型技术参数
|
型号
|
外型尺寸（L*W*H）
（mm）
|
水濂幕宽度(㎜)
|
电压(V)
|
风机功率
|
照明灯
|
水泵功率
|
風機風量
|
|
HL-900
|
1200*1500*1970
|
900
|
380
|
1.5kw
|
20W
|
0.75kw
|
11000m3/h
|
|
HL-1200
|
1500*1500*1970
|
1200
|
380
|
1.5kw
|
30W
|
0.75kw
|
11000m3/h
|
|
HL-1500
|
1800*1500*1970
|
1500
|
380
|
2.2kw
|
40W
|
0.75kw
|
18700m3/h
|
|
HL-2000
|
2300*1500*1970
|
2000
|
380
|
2.2kw
|
20W*2
|
0.75kw
|
18700m3/h
|
|
HL-2400
|
2700*1500*1970
|
2400
|
380
|
1.5kw*2台
|
30W*2
|
1.5kw
|
11000m3/h×2
|
|
HL-3000
|
3300*1500*1970
|
3000
|
380
|
2.2kw*2台
|
|
2.2kw
|
18700m3/h×2
|
|
HL-4000
|
4600*1500*1970
|
4000
|
380
|
2.2kw*3台
|
|
1.5kw*2台
|
18700m3/h×3
|
|
1、水濂幕板採用1.0mm304#不銹鋼板製造，水箱及機邊板採用2.0mm鋼板製造；內噴防銹漆，外噴面漆。
2、附送電控裝配保護箱1個
|
