型号
|
出轴转矩(Nm)
|
额定转角
|
全行程时间(S)
|
额定电流(A)
|
质量(Kg)
|
|
DKJ-310
|
250
|
90°
|
100±20
|
0．65
|
48
|
|
DKJ-410
|
600
|
90°
|
100±20
|
1．5
|
86
|
|
DKJ-510
|
1600
|
90°
|
100±20
|
2．5
|
125
|
|
DKJ-610
|
4000
|
90°
|
100±20
|
4．5
|
125
|
|
DKJ-710
|
6000
|
90°
|
100±20
|
8
|
145
|
DKJ系列执行器是DDZ型电动单元组合仪表中的执行单元，它接受调节单元的输出信号，自动地操纵执行机构完成调节任务，广泛地用于电力、化工、石油、冶金、建材等行业。
DKJ型电动执行器，配上各种电动操作器，可完成调节系统的“手动---自动”的无扰动切换，及对被调节对象的远方手动操作。
DKJ系列执行机构设有终端电气限位和机械限位双重保护，位置发送器为模块化结构。
II型 型号 DKJ-210 DKJ-310 DKJ-410 DKJ-510 DKJ-610A DKJ-610 DKJ-7100
输入信号 0-10mA
输出扭矩N.m 100 250 600 1600 2500 4000 6000
全行程时间S 25 40 60 60
特点●位置发送器采用齿轮式传动，确保限位可靠准确●采用带角度指示的精密导电塑料电位器调试方便，易懂●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠●电机采用带过载保护的户外型伺服电机型号编制说明DKJ-210(CX)DK：普通型J：角行程210：输出力矩C：有“C”表示反馈信号4～20mA， 无“C”表示反馈信号0～10mAX：有“X”表示带电气限位，无“X”表示不带电气限位
主要技术指标(与DFC伺服放大器配合)
1、输入信号：Ⅲ：4-20 mA DC或Ⅱ：0-10 mA DC
2、输入通道：三个
3、输入通道电阻：Ⅲ型250Ω Ⅱ型200Ω
4、输出扭矩：见表
5、全行程时间：见表
6、基本误差限：±2.5%
7、回差：≤1.5%
8、死区：≤3 %

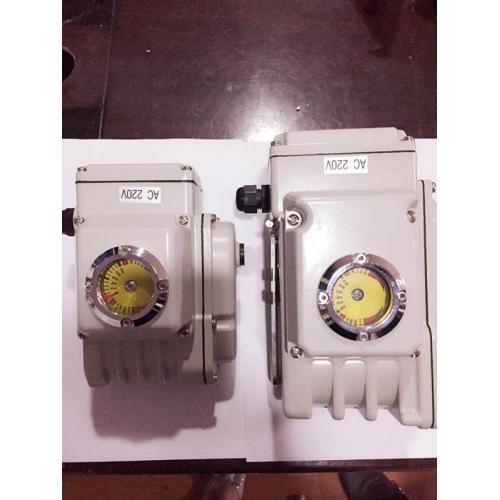

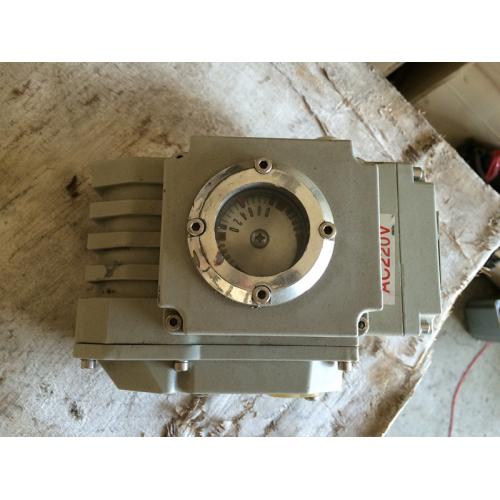

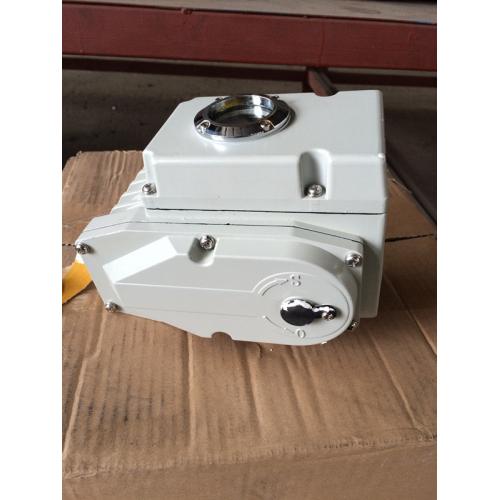

1、精致小巧、美观大方，内部设计独特，坚韧耐磨不易损坏。
2、体积小巧：体积只有同类产品的35％左右；
3、轻便宜人：重量相当于同类产品的1/3；
4、美观大方：压铸铝合金外壳，外表精细流畅并能减少电磁干扰；
5、功能大方：开关型、无源触点型、比例型、智能调节型应有尽有；
6、精密耐磨：蜗轮与蜗杆完美结合，和谐联动，蜗轮输出一体化有效地减少了连接间隙，使传动精度大幅度提高；
7、使用方便：免点检、免加油、防锈防水、任意角度安装；
8、多重保护：电气限位、机械限位、过热保护、过载保护、除湿保护
9、速度多样：5秒、8秒、15秒、30秒、50秒、100秒等；？
